ППШ
C-22Дата: Вторник, 31.01.2012, 21:57 | Сообщение # 61
Генералиссимус
Группа: Администраторы
Сообщений: 1413
Награды: 1
Репутация: 12
Статус: Online

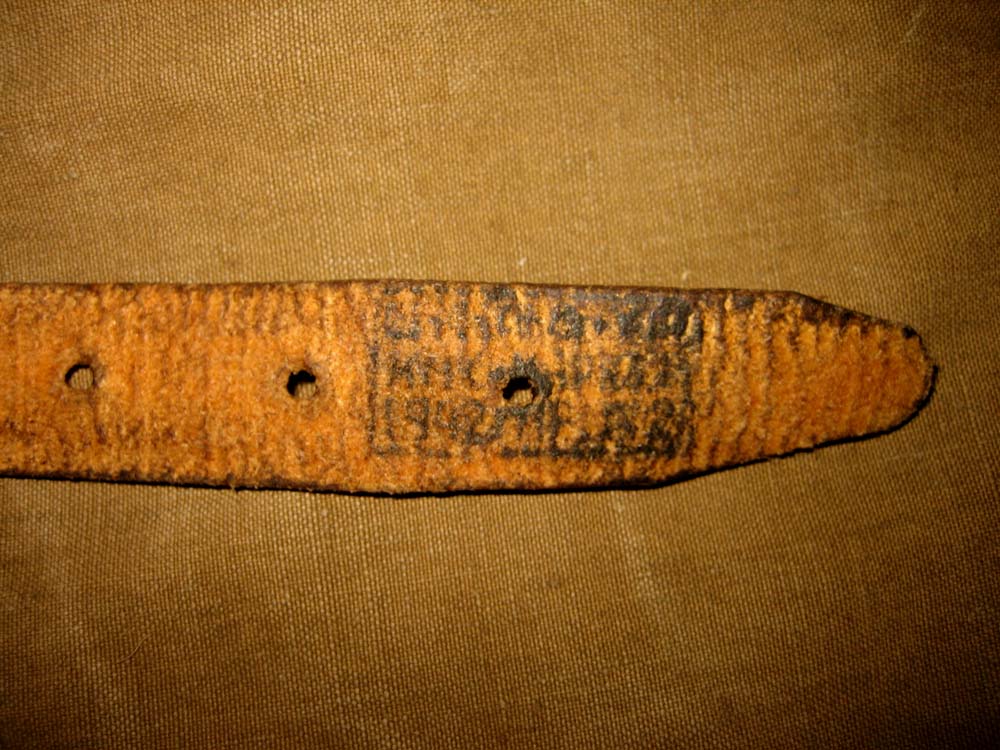

Ремень для ППШ выпуска 1942 года. Позднее мог использоваться и для ППС.



Прикрепления: 1846652.jpg(69Kb) · 2589333.jpg(66Kb) · 7208712.jpg(158Kb)




Сообщение отредактировал C-22 - Вторник, 31.01.2012, 21:59

C-22Дата: Воскресенье, 05.02.2012, 23:25 | Сообщение # 62
Генералиссимус
Группа: Администраторы
Сообщений: 1413
Награды: 1
Репутация: 12
Статус: Online
Коробчатые (секторные) магазины для ППШ-41



В сжатом виде история выглядит приблизительно так:

В июне 1941 года Г.С. Шпагин получил официальное задание от командующего пограничных войск – разработать прямой коробчатый магазин.
Выполняя эти требования, было разработано несколько опытных вариантов магазинов на 20, 50 и 35 патронов. Все они изготавливался из стального листа толщиной 0,5 мм, были без усиливающих зиг и имели двухрядный выход патронов. В серию данные магазины не пошли.



Продолжая работы над коробчатыми магазинами, были разработаны два типа на 35 патронов из 0,5 мм стали, зигами для повышения жесткости, двух и одно рядным выходом патронов.

Прикрепления: 2701651.jpg(77Kb) · 4761613.jpg(69Kb) · 9544907.jpg(55Kb)




Сообщение отредактировал C-22 - Воскресенье, 05.02.2012, 23:27

C-22Дата: Воскресенье, 05.02.2012, 23:29 | Сообщение # 63
Генералиссимус
Группа: Администраторы
Сообщений: 1413
Награды: 1
Репутация: 12
Статус: Online
Для дальнейших работ был принят магазин с однорядным выходом патронов. После доработки горловины (для предотвращения бокового качения и загрязнения автомата) коробчатый (секторный) магазин на 35 патронов был принят на вооружение постановлением ГКО от 13 февраля 1942 года.



Чертежи нового магазина были разосланы на заводы Наркомата Вооружения для организации массового производства. Магазин изготавливался из стального листа толщиной 0,5 мм, с зигами для повышения жесткости. В ходе серийного выпуска магазины выпускались с несколькими типами горловин и нижних крышек. Упростили и подаватель патронов.





Прикрепления: 5169813.jpg(34Kb) · 9631756.jpg(103Kb) · 5423761.jpg(111Kb) · 4646924.jpg(107Kb)




Сообщение отредактировал C-22 - Воскресенье, 05.02.2012, 23:39

C-22Дата: Воскресенье, 05.02.2012, 23:36 | Сообщение # 64
Генералиссимус
Группа: Администраторы
Сообщений: 1413
Награды: 1
Репутация: 12
Статус: Online

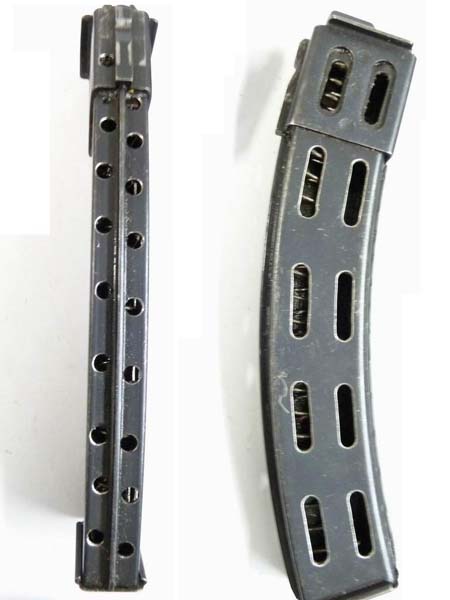

Боевое применение коробчатых магазинов показало, что при всех положительных качествах новые магазины недостаточно прочны и часто подвергались деформированию.
Для устранения этого недостатка к ноябрю 1943 года была разработана конструкция секторного магазина на 35 патронов из листа толщиной 1 мм, без зиг. С 1 квартала 1944 года такие магазины начали поступать в войска.





Учебно-разрезной магазин



Клейма заводов-изготовителей

Прикрепления: 7996009.jpg(103Kb) · 6618386.jpg(135Kb) · 1668237.jpg(53Kb) · 9746783.jpg(54Kb)




Сообщение отредактировал C-22 - Понедельник, 06.02.2012, 00:55

C-22Дата: Понедельник, 06.02.2012, 00:23 | Сообщение # 65
Генералиссимус
Группа: Администраторы
Сообщений: 1413
Награды: 1
Репутация: 12
Статус: Online

осень 1942

лето 1942

осень 1942

лето 1943

весна 1944

********************************

Исходя из вышесказанного, ИМХО, в реконструкции использовать коробчатые магазины для ППШ с зигами исторически правильно с конца весны 1942 года, "гладких" - с весны 1944 года....
Прикрепления: 8969008.jpg(69Kb) · 0912575.jpg(95Kb) · 1368184.jpeg(73Kb) · 9750886.jpg(141Kb) · 5803256.jpg(57Kb)




Сообщение отредактировал C-22 - Понедельник, 06.02.2012, 01:31

C-22Дата: Четверг, 09.02.2012, 23:26 | Сообщение # 66
Генералиссимус
Группа: Администраторы
Сообщений: 1413
Награды: 1
Репутация: 12
Статус: Online

1945
Прикрепления: 5113769.jpg(65Kb)



C-22Дата: Четверг, 29.03.2012, 22:47 | Сообщение # 67
Генералиссимус
Группа: Администраторы
Сообщений: 1413
Награды: 1
Репутация: 12
Статус: Online

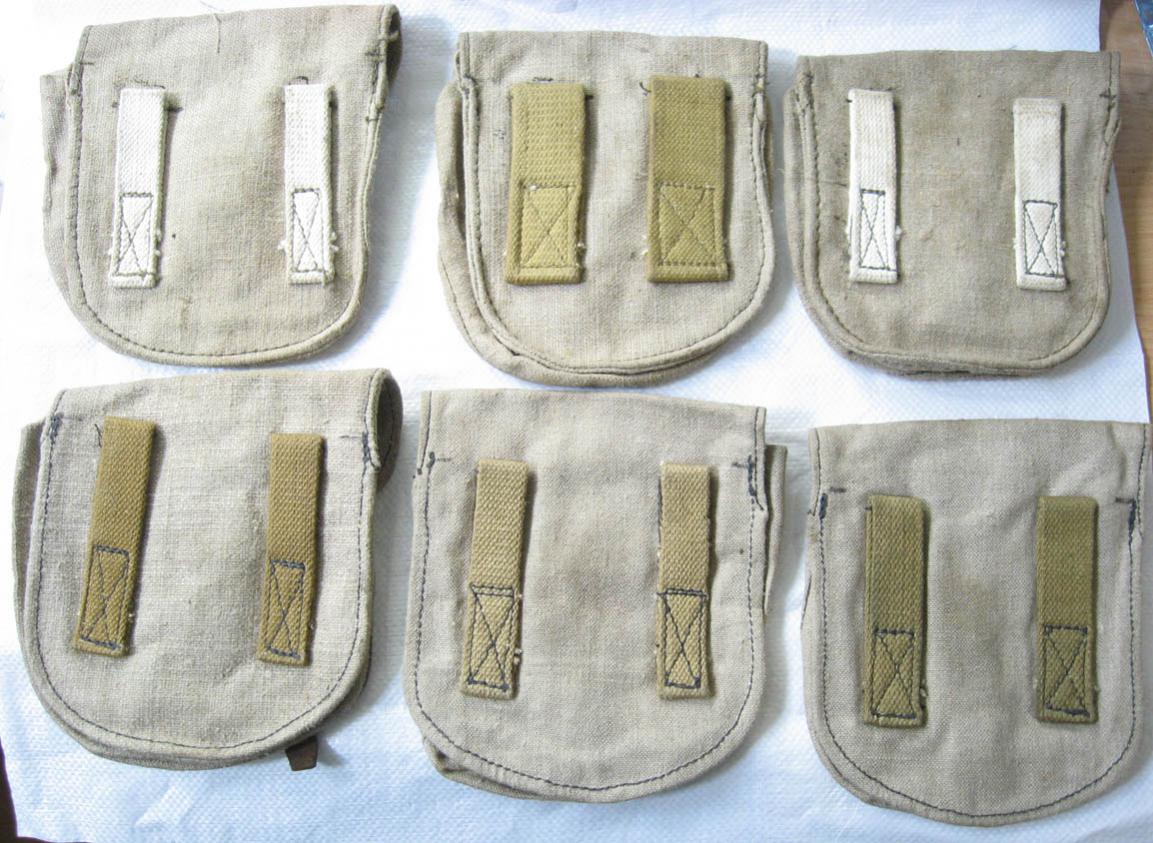

Подсумок для дисков ППШ, на войну. Варианты....


Прикрепления: 3321124.jpg(146Kb) · 7668070.jpg(165Kb)




Сообщение отредактировал C-22 - Четверг, 29.03.2012, 22:58

C-22Дата: Воскресенье, 20.01.2013, 23:46 | Сообщение # 68
Генералиссимус
Группа: Администраторы
Сообщений: 1413
Награды: 1
Репутация: 12
Статус: Online
Человек и ППШ....

Небольшая подборка фото бойцов Красной Армии с их грозным оружием.

Серия 1. ППШ с прицельной планкой и съемным намушником



Прикрепления: 9122756.jpg(125Kb) · 8223116.jpg(168Kb) · 4506656.jpg(391Kb) · 0790954.jpg(121Kb) · 4137820.jpg(278Kb)



C-22Дата: Воскресенье, 20.01.2013, 23:48 | Сообщение # 69
Генералиссимус
Группа: Администраторы
Сообщений: 1413
Награды: 1
Репутация: 12
Статус: Online
Прикрепления: 2799407.jpg(293Kb) · 2233652.jpg(287Kb)



C-22Дата: Воскресенье, 20.01.2013, 23:50 | Сообщение # 70
Генералиссимус
Группа: Администраторы
Сообщений: 1413
Награды: 1
Репутация: 12
Статус: Online
Серия 2. ППШ с ранним перекидным прицелом и съемным намушником



Прикрепления: 1003669.jpg(51Kb) · 9850358.jpg(298Kb) · 0004805.jpg(313Kb) · 7801314.jpg(287Kb) · 8771313.jpg(137Kb)



C-22Дата: Воскресенье, 20.01.2013, 23:53 | Сообщение # 71
Генералиссимус
Группа: Администраторы
Сообщений: 1413
Награды: 1
Репутация: 12
Статус: Online
Серия 3. ППШ с перекидным прицелом и съемным или приварным намушником



Прикрепления: 2010248.jpg(86Kb) · 2609305.jpg(115Kb) · 0262403.jpg(230Kb) · 7473906.jpg(137Kb) · 8820680.jpg(157Kb)



C-22Дата: Воскресенье, 20.01.2013, 23:54 | Сообщение # 72
Генералиссимус
Группа: Администраторы
Сообщений: 1413
Награды: 1
Репутация: 12
Статус: Online


Прикрепления: 3773329.jpg(119Kb) · 4334263.jpg(131Kb) · 5181444.jpg(131Kb) · 1952809.jpg(156Kb) · 9644958.jpg(312Kb)



C-22Дата: Воскресенье, 20.01.2013, 23:55 | Сообщение # 73
Генералиссимус
Группа: Администраторы
Сообщений: 1413
Награды: 1
Репутация: 12
Статус: Online


Прикрепления: 6836581.jpg(246Kb) · 3911187.jpg(257Kb) · 7939861.jpg(241Kb) · 3721985.jpg(296Kb) · 0627876.jpg(240Kb)



C-22Дата: Воскресенье, 20.01.2013, 23:56 | Сообщение # 74
Генералиссимус
Группа: Администраторы
Сообщений: 1413
Награды: 1
Репутация: 12
Статус: Online


Прикрепления: 6393011.jpg(281Kb) · 9923576.jpg(176Kb) · 7569740.jpeg(193Kb) · 5021390.jpg(141Kb) · 5577961.jpeg(172Kb)



C-22Дата: Воскресенье, 20.01.2013, 23:57 | Сообщение # 75
Генералиссимус
Группа: Администраторы
Сообщений: 1413
Награды: 1
Репутация: 12
Статус: Online


Прикрепления: 2014775.jpg(106Kb) · 7893256.jpeg(122Kb) · 3574625.jpeg(135Kb) · 9252066.jpeg(93Kb) · 9360583.jpg(160Kb)
