Общевойсковые радиостанции Красной Армии
C-22Дата: Суббота, 05.07.2014, 22:46 | Сообщение # 91
Генералиссимус
Группа: Администраторы
Сообщений: 1503
Награды: 1
Репутация: 12
Статус: Offline
Радиостанция РРУ образца 1938 года



Радиостанция РБС (4-Р) образца 1940 года

Прикрепления: 5804547.jpg(213.2 Kb) · 0026031.jpg(95.5 Kb)



ARROWДата: Воскресенье, 21.12.2014, 14:04 | Сообщение # 92
Генерал-лейтенант
Группа: Друзья
Сообщений: 649
Награды: 1
Репутация: 6
Статус: Offline
Такие вот наушники все однозначно признают Ленд-Лизовскими. Подскажите, какие радиостанции ими комплектовались?
Прикрепления: 1343819.jpg(102.3 Kb)

C-22Дата: Вторник, 23.12.2014, 19:24 | Сообщение # 93
Генералиссимус
Группа: Администраторы
Сообщений: 1503
Награды: 1
Репутация: 12
Статус: Offline
На выше представленных фото американская гарнитура типа HS-23 с оголовьем типа HB-7. Кроме двух высокоомных наушников типа R-14 (сопротивление 2000 Ом) и оголовья HB-7, в состав гарнитуры HS-23 входил штекер типа PL-54 и соединительный провод.

Данной гарнитурой комплектовалось несколько типов радиостанций, поставляемых по ленд лизу.

Например:

BC-654-A переносная общевойсковая КВ радиостанция из комплекта SCR-284. Диапазон частот 3,8…5,8 МГц. Виды работы - ТЛГ и АМ, выходная. мощность в режиме ТЛГ - 25 Вт, в режиме АМ - 12 Вт. В комплект SCR-284 входили также ручной генератор GN-45 (см. ниже, раздел "Измерительное и вспомогательное оборудование"), умформер PE-103 и блок вибропреобразователя PE-104. При необходимости комплект радиостанции мог устанавливаться на транспортных средствах. Производство Crosley Corporation. Начало выпуска - 1942 г.





Прикрепления: 5951034.jpg(57.2 Kb) · 1869228.jpg(67.2 Kb) · 8290418.jpg(41.5 Kb) · 0578138.jpg(477.7 Kb)



C-22Дата: Вторник, 23.12.2014, 19:25 | Сообщение # 94
Генералиссимус
Группа: Администраторы
Сообщений: 1503
Награды: 1
Репутация: 12
Статус: Offline
Прикрепления: 2689850.jpg(110.5 Kb)



C-22Дата: Четверг, 25.12.2014, 21:53 | Сообщение # 95
Генералиссимус
Группа: Администраторы
Сообщений: 1503
Награды: 1
Репутация: 12
Статус: Offline

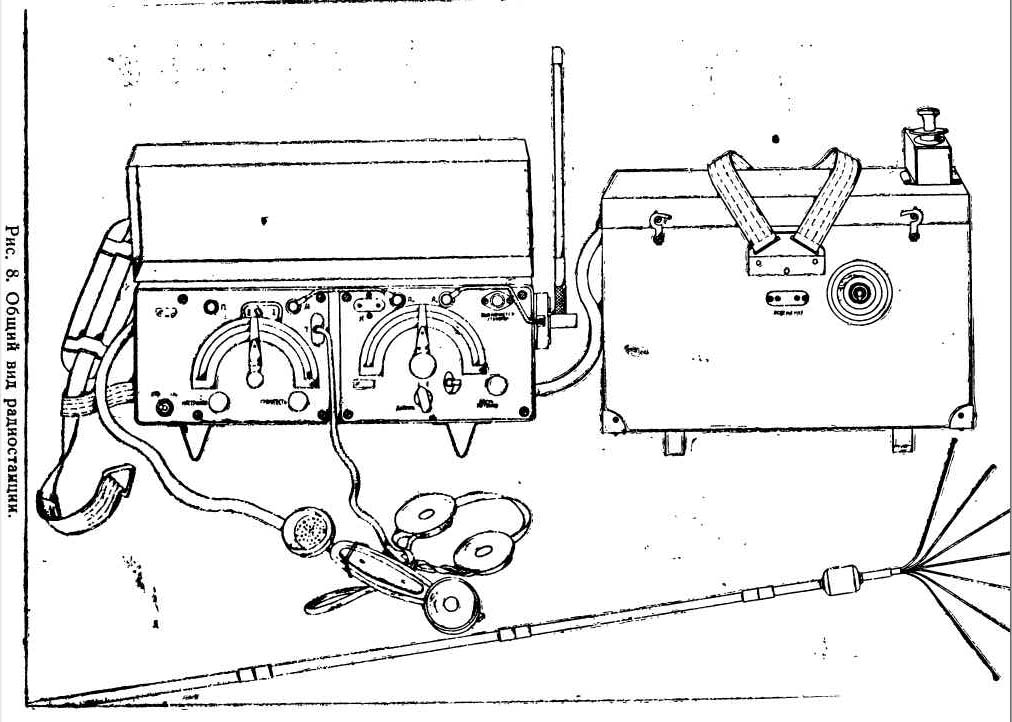

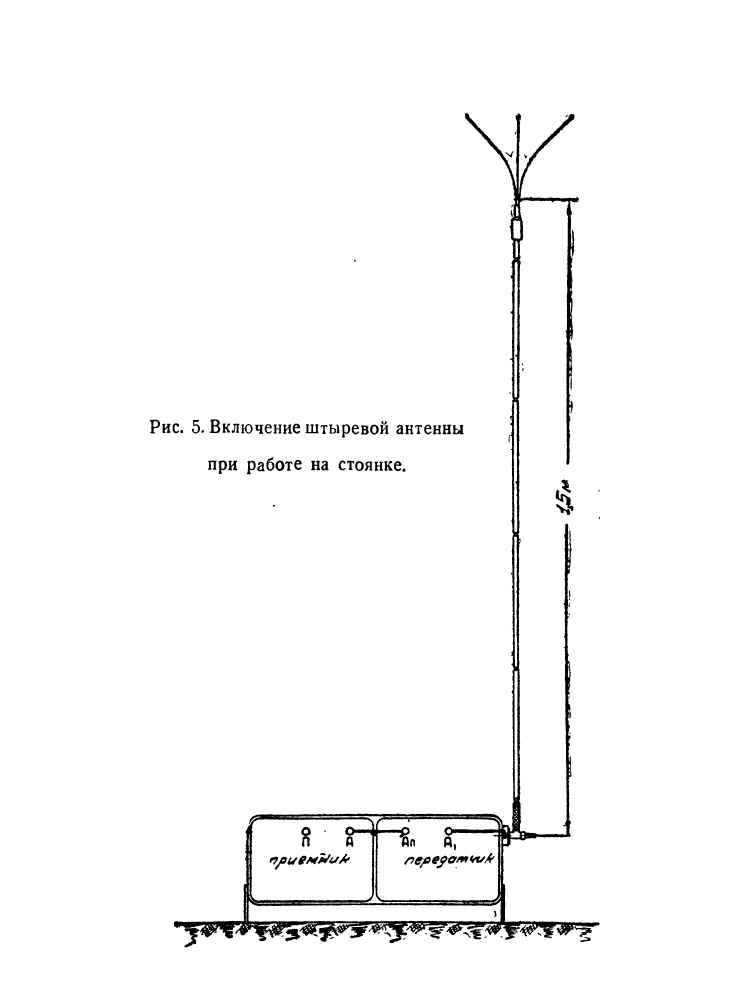

Радиостанция 12-РП образца 1941 года

Страницы из книги: Инструкция к пользованию и ремонту полевой переносной
радиостанции типа 12-РП. 1944 год





Прикрепления: 5671353.jpg(76.4 Kb) · 7335661.jpg(91.1 Kb) · 3730975.jpg(141.2 Kb) · 7380073.jpg(117.5 Kb) · 8758837.jpg(133.0 Kb)



C-22Дата: Четверг, 25.12.2014, 21:54 | Сообщение # 96
Генералиссимус
Группа: Администраторы
Сообщений: 1503
Награды: 1
Репутация: 12
Статус: Offline




Прикрепления: 7703985.jpg(125.6 Kb) · 1139345.jpg(117.7 Kb) · 2228762.jpg(125.9 Kb) · 4533014.jpg(35.2 Kb) · 7299205.jpg(32.1 Kb)



C-22Дата: Четверг, 25.12.2014, 21:56 | Сообщение # 97
Генералиссимус
Группа: Администраторы
Сообщений: 1503
Награды: 1
Репутация: 12
Статус: Offline



Прикрепления: 5526184.jpg(121.0 Kb) · 0422298.jpg(119.2 Kb) · 9401356.jpg(59.2 Kb) · 8155625.jpg(133.2 Kb)



C-22Дата: Среда, 31.12.2014, 13:34 | Сообщение # 98
Генералиссимус
Группа: Администраторы
Сообщений: 1503
Награды: 1
Репутация: 12
Статус: Offline
Радиостанция 13-Р образца 1942 года



Радиостанция 6-ПК

Прикрепления: 1671797.jpg(113.6 Kb) · 5799384.jpg(37.9 Kb)



C-22Дата: Пятница, 06.03.2015, 11:36 | Сообщение # 99
Генералиссимус
Группа: Администраторы
Сообщений: 1503
Награды: 1
Репутация: 12
Статус: Offline
Радиостанция РБ (3-Р)



Copyright:Леонид Исаакович Яблонский (1914 - 1988)


Радиостанция РБ-М образца 1942 года (одноваттная, выпуска 1942-1944 гг.)

Прикрепления: 1072346.jpg(56.6 Kb) · 5563881.jpg(132.4 Kb)



C-22Дата: Воскресенье, 02.08.2015, 21:43 | Сообщение # 100
Генералиссимус
Группа: Администраторы
Сообщений: 1503
Награды: 1
Репутация: 12
Статус: Offline

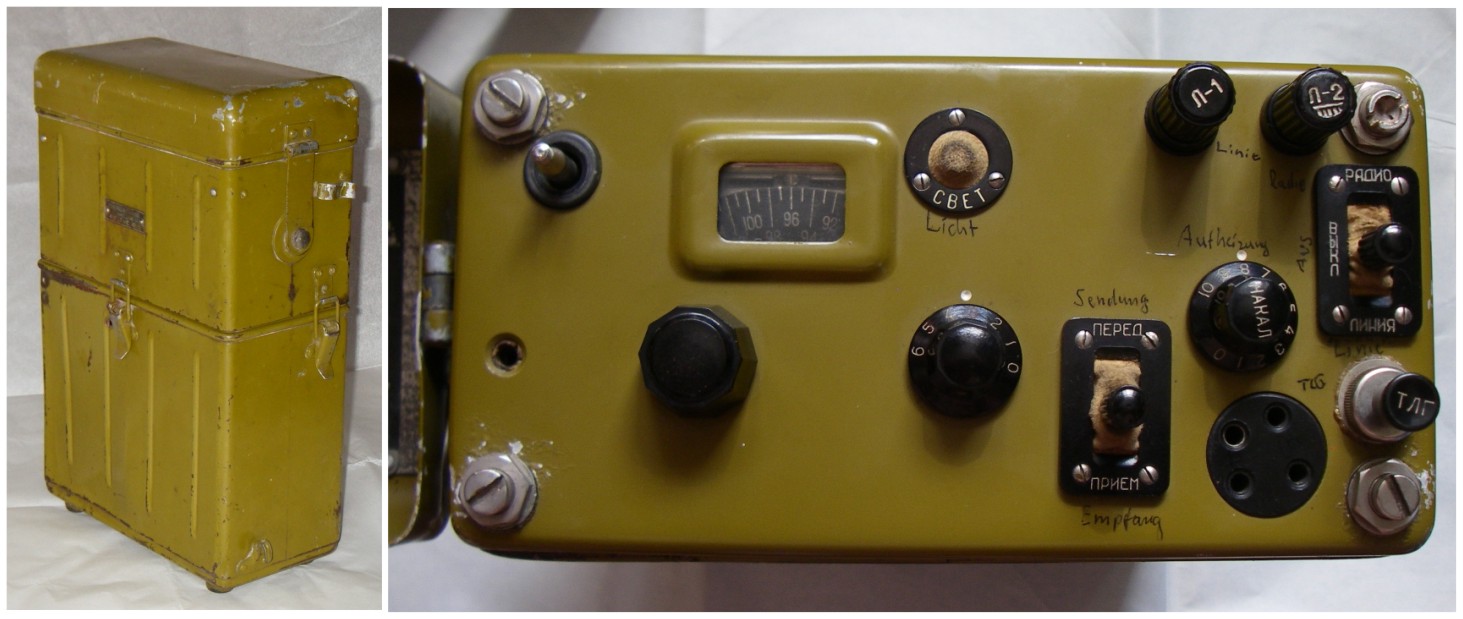

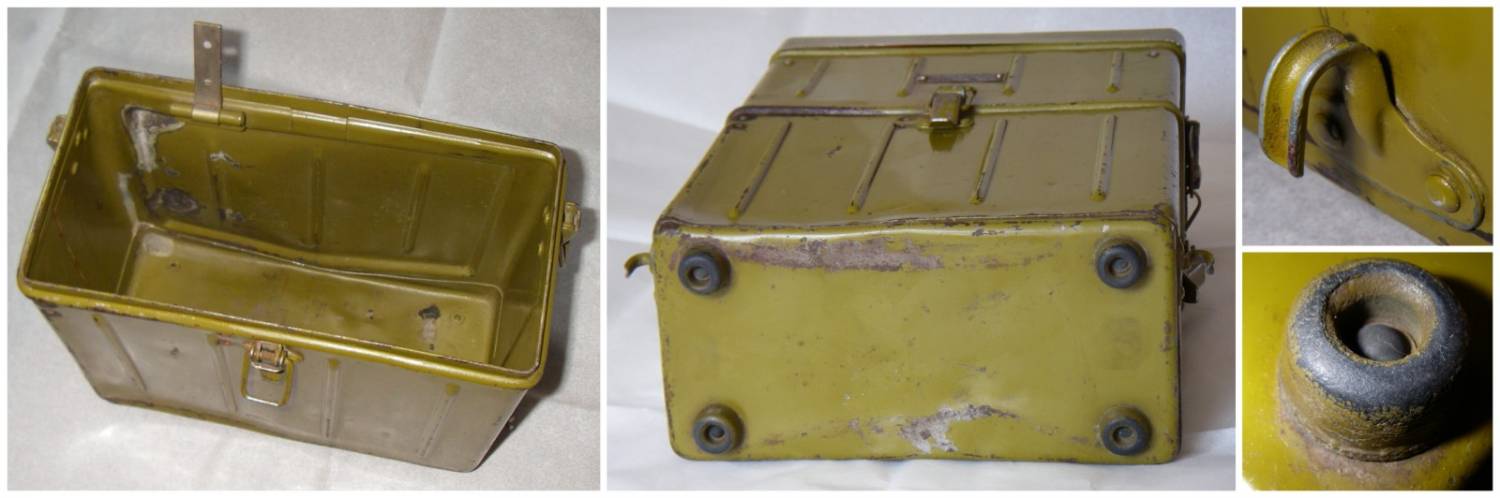

Радиостанция РБС (4-Р) образца 1940 года





Прикрепления: 3725119.jpg(151.7 Kb) · 0715184.jpg(106.5 Kb) · 1307922.jpg(150.2 Kb) · 9943639.jpg(146.3 Kb) · 5997521.jpg(148.9 Kb)



C-22Дата: Воскресенье, 02.08.2015, 21:44 | Сообщение # 101
Генералиссимус
Группа: Администраторы
Сообщений: 1503
Награды: 1
Репутация: 12
Статус: Offline

Прикрепления: 1884247.jpg(67.6 Kb) · 1174753.jpg(140.9 Kb)



C-22Дата: Воскресенье, 02.08.2015, 21:46 | Сообщение # 102
Генералиссимус
Группа: Администраторы
Сообщений: 1503
Награды: 1
Репутация: 12
Статус: Offline
Радиостанция РБС-1



Радиостанция РБС-1 изображена на крайнем правом снимке... В подписи на стенде ошибочно указана как РБС-2 "Аракс"
Прикрепления: 0971697.jpg(209.9 Kb)



C-22Дата: Среда, 05.08.2015, 13:15 | Сообщение # 103
Генералиссимус
Группа: Администраторы
Сообщений: 1503
Награды: 1
Репутация: 12
Статус: Offline
Из фотоальбома "Подготовка войск к маршу и марш войск, связь и награждение орденами и медалями 14 армии ". Карельский фронт,  апрель 1944 года. Фотограф старшина Козьминский. Спасибо Виккерсу за ссылку на данный материал...  http://rr.aroundspb.ru/pn/214-0001437-2187.pdf


Радиостанция РБС-А (4-РА)


Радиостанции 12-РП выпуска со второй половины 1942 года (слева)


Радиостанции 12-РП выпуска со второй половины 1942 года


Радиостанции 13-Р
Прикрепления: 7887012.jpg(167.7 Kb) · 5473200.jpg(222.9 Kb) · 3048394.jpg(216.7 Kb) · 8464880.jpg(230.5 Kb) · 0685933.jpg(190.0 Kb)



C-22Дата: Суббота, 08.08.2015, 20:36 | Сообщение # 104
Генералиссимус
Группа: Администраторы
Сообщений: 1503
Награды: 1
Репутация: 12
Статус: Offline

Радиостанции 12-РП выпуска со второй половины 1942 года
Радисты 850-й морской стрелковой бригады 26-й армии. 25 сентября 1943 г.


Радиостанция РБ (3-Р) выпуска 1941-1942 гг.
На фото СИДОРКИН Сергей Абрамович
1926 г.р., рядовой 618 сп 215 сд. Родился в д. Шибинка Уваровского района.
Беспартийный. Призван в 1945 г.
С 9 по 20 августа 1945 г. во время ликвидации японской группировки в Маньчжурии
радист роты связи вовремя передавал все команды по рации, что способствовало
быстрой ликвидации порывов на линии. Награжден медалью «ЗА ОТВАГУ».


Радиостанция 13-Р.
3-й Украинский фронт, декабрь 1944 года


Демонстрация образцы новых вооружений. Видны две радиостанции, та что поменьше - РРС,  рядом с ней РБС.
Прикрепления: 3815983.jpg(61.7 Kb) · 9179535.jpg(71.2 Kb) · 5877237.jpg(57.9 Kb) · 8705974.jpg(85.7 Kb) · 6103999.jpg(37.9 Kb)



C-22Дата: Воскресенье, 20.09.2015, 20:01 | Сообщение # 105
Генералиссимус
Группа: Администраторы
Сообщений: 1503
Награды: 1
Репутация: 12
Статус: Offline
Радиостанции 5АК “Призма”

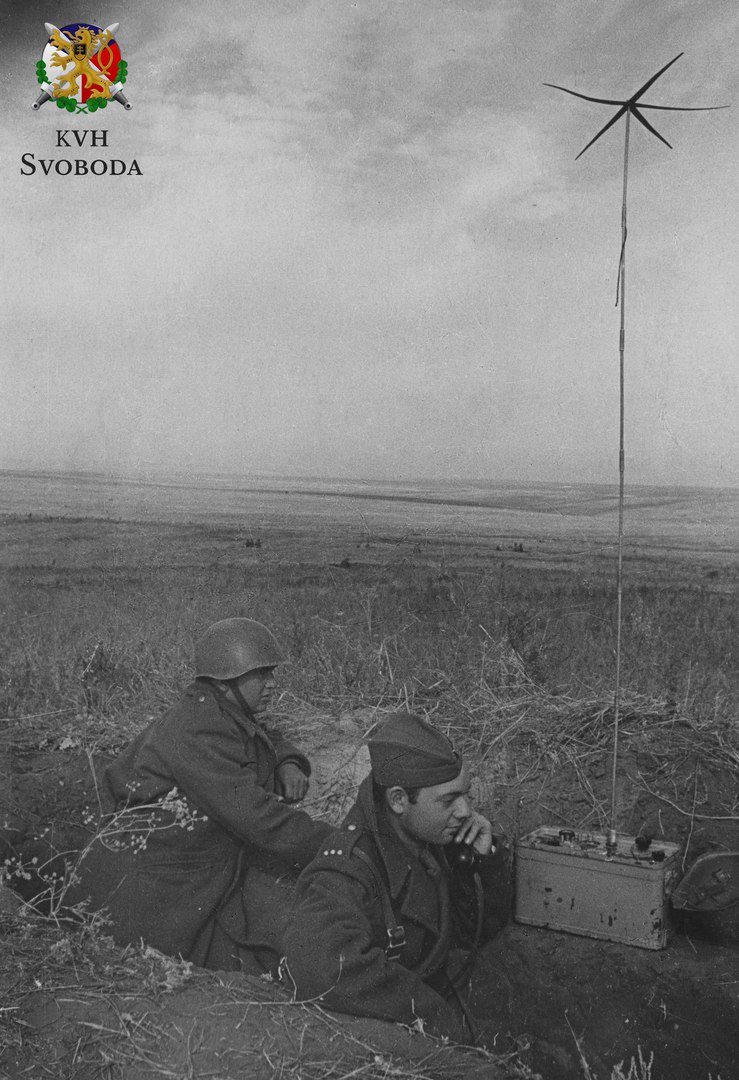

Радиостанция РБ (3-Р) выпуска 1941-1942 гг.


1-я чехословацкая бригада. Новохоперск, 1943 год

Радиостанция 6-ПК образца 1931/38 года
Прикрепления: 4480986.jpg(105.9 Kb) · 9492564.jpg(169.5 Kb) · 8907068.jpg(161.6 Kb)
