Форум » Имущество и средства СВЯЗИ » Радиосвязь » Немецкие пехотные радиостанции (Обзор немецких носимых пехотных радиостанций)
Немецкие пехотные радиостанции
C-22Дата: Вторник, 21.03.2017, 22:39 | Сообщение # 16
Генералиссимус
Группа: Администраторы
Сообщений: 1519
Награды: 1
Репутация: 12
Статус: Offline
Feld Fu. h

Выпускалась с 1944 года.  Диапазон -  23,1 - 25 MHz.  Мощность 0,15 Вт






Прикрепления: 1928953.jpg(40.5 Kb) · 9952153.jpg(74.4 Kb) · 9284577.jpg(90.1 Kb)



C-22Дата: Вторник, 21.03.2017, 22:45 | Сообщение # 17
Генералиссимус
Группа: Администраторы
Сообщений: 1519
Награды: 1
Репутация: 12
Статус: Offline

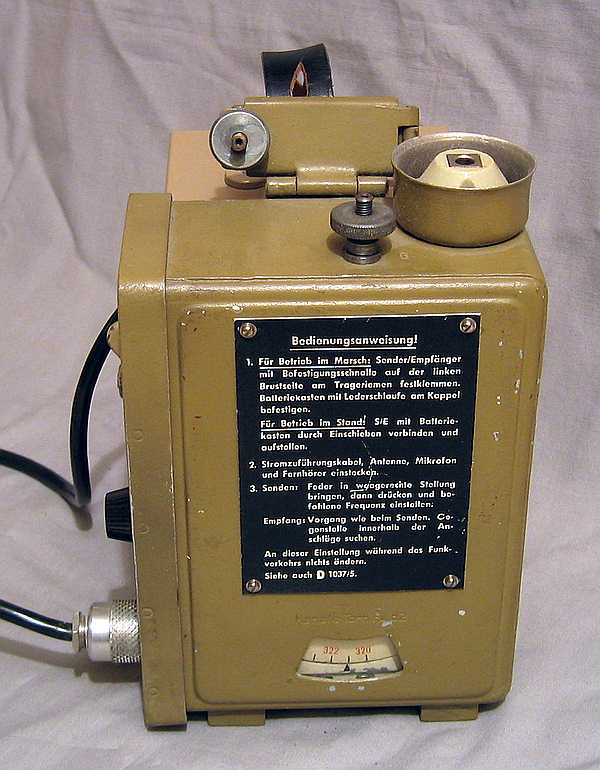

УКВ радиостанция KlFuSpr.d

(Kleinfunksprecher — малогабаритный радиотелефон)

Жаргонное название "Doretta". Производство Stassfurter Rundfunk. Начало выпуска -1944 год.
Диапазон-  32,0 - 38,0 MHz.  Мощность 0,2 Вт.
Приемник радиостанции выполнен по схеме сверхрегенератора, габариты 70х200х130 мм, вес – 1,6 кг.
В комплект радиостанции входили батарейный отсек и гибкая складнаявертикальная антенна длиной до 1,5 м.






Подробнее http://www.kriegsfunker.com/radios/dorette3.php
Прикрепления: 3713846.jpg(166.9 Kb) · 8829013.jpg(52.5 Kb) · 2399328.jpg(53.8 Kb) · 3236982.jpg(156.0 Kb) · 3452378.jpg(149.9 Kb)



C-22Дата: Среда, 22.03.2017, 12:56 | Сообщение # 18
Генералиссимус
Группа: Администраторы
Сообщений: 1519
Награды: 1
Репутация: 12
Статус: Offline
Некоторые принадлежности к радиоаппаратуре

По материалам сайта "Радиомузей В. Громова" http://www.rkk-museum.ru

Телеграфный ключ Ta.P

Общевойсковой телеграфный ключ.  Входил в комплекты носимых
радиостанций Torn.Fu.b1, Torn.Fu.d2 и других.




Телеграфный ключ ТKP

Общевойсковой компактный ключ. Наряду с ключом модели Ta.P входил
в комплекты носимых радиостанций Torn.Fu.b1, Torn.Fu.d2 и других.


Прикрепления: 8088816.jpg(23.4 Kb) · 9266833.jpg(27.7 Kb) · 6045959.jpg(19.7 Kb) · 2372738.jpg(22.0 Kb)



C-22Дата: Среда, 22.03.2017, 13:16 | Сообщение # 19
Генералиссимус
Группа: Администраторы
Сообщений: 1519
Награды: 1
Репутация: 12
Статус: Offline
Головной телефон Dfh.a

Головной телефон с раздвижным оголовьем на базе электромагнитных
капсюлей сопротивлением 2000 Ом. Входил в комплект носимых радиостанций пехоты
Torn.Fu.d2, Torn.Fu.b1 и других.

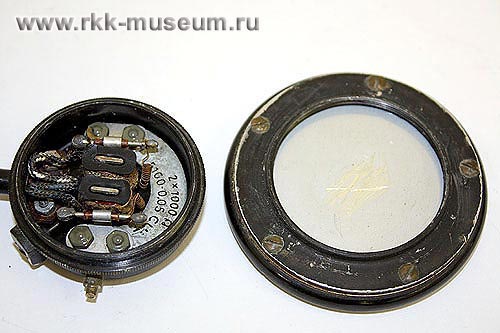

Головной телефон Dfh.f


Головной телефон  с раздвижным оголовьем на базе электромагнитных капсюлей сопротивлением 2000 Ом.
Наушники модели Dfh.f выпускались для переносных радиостанций Feldfunksprecher (Feldfu.b,
Feldfu.f и др.) и отличались от распространенных армейских наушников Dfh.a только более
коротким корпусом вилки, который позволял эксплуатировать радиостанции Feldfu с закрытой
передней крышкой корпуса.


Прикрепления: 5274839.jpg(32.0 Kb) · 3202348.jpg(39.0 Kb) · 9134908.jpg(32.3 Kb) · 2149242.jpg(35.3 Kb)



C-22Дата: Среда, 22.03.2017, 13:47 | Сообщение # 20
Генералиссимус
Группа: Администраторы
Сообщений: 1519
Награды: 1
Репутация: 12
Статус: Offline
Ручной микрофон Hmf.b

Ручной микрофон с угольным капсюлем Hmk.a.
Входил в комплект носимых радиостанций пехоты Torn.Fu.d2, Torn.Fu.b1 и других.




Прикрепления: 6579770.jpg(25.4 Kb) · 6195593.jpg(30.8 Kb) · 3083638.jpg(340.2 Kb) · 6440719.jpg(360.6 Kb)



C-22Дата: Среда, 22.03.2017, 13:53 | Сообщение # 21
Генералиссимус
Группа: Администраторы
Сообщений: 1519
Награды: 1
Репутация: 12
Статус: Offline
Ларингофон Kmf.b

Ларингофоны (Kehlkopfmikrofon) использовали капсюли Kmk.a
и блок ручного управления (Fu)b с двумя клавишами.



Прикрепления: 2253585.jpg(27.0 Kb) · 5510247.jpg(27.4 Kb) · 8037092.jpg(338.9 Kb) · 6752723.jpg(367.0 Kb)



C-22Дата: Среда, 22.03.2017, 14:03 | Сообщение # 22
Генералиссимус
Группа: Администраторы
Сообщений: 1519
Награды: 1
Репутация: 12
Статус: Offline

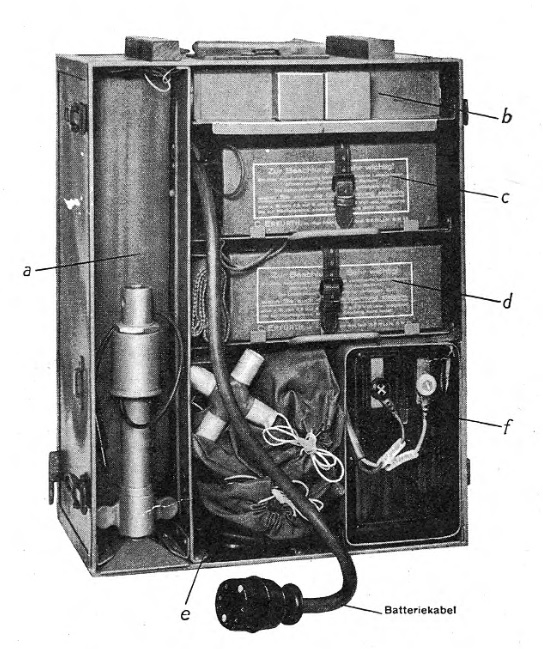

Отсек для принадлежностей (упаковка питания)

Для радиостанций типа Torn.Fu.b; Torn.Fu.b1; Torn.Fu.c; Torn.Fu.f; Torn.Fu.k





Для радиостанций типа Torn.Fu.d2



Прикрепления: 5290100.jpg(74.5 Kb) · 9374412.jpg(72.5 Kb) · 2081102.jpg(143.0 Kb) · 9251609.jpg(107.5 Kb)



C-22Дата: Среда, 22.03.2017, 15:51 | Сообщение # 23
Генералиссимус
Группа: Администраторы
Сообщений: 1519
Награды: 1
Репутация: 12
Статус: Offline
Устройство для зарядки аккумуляторов

HLS.a

Переносное устройство HLS.a для зарядки никель-кадмиевых аккумуляторов 2,4 NC 28
в полевых условиях.
Аккумуляторы применялись для питания носимых радиостанций серии Feldfu.



Прикрепления: 8625588.jpg(129.9 Kb) · 4361130.jpg(26.4 Kb) · 6025556.jpg(220.2 Kb) · 9286937.jpg(196.7 Kb)



C-22Дата: Воскресенье, 26.03.2017, 18:55 | Сообщение # 24
Генералиссимус
Группа: Администраторы
Сообщений: 1519
Награды: 1
Репутация: 12
Статус: Offline
Handapparat Hap2

Микротелефонная трубка радиста немецкой пехоты из комплекта системы дистанционного управления радиостанциями Fernbedienungsgerat





Система дистанционного управления радиостанциями
  • Torn.Fu.b1
  • Torn.Fu.c
  • Torn.Fu.f
  • TFuG.k

  • Прикрепления: 5361114.jpg(17.0 Kb) · 8196249.jpg(17.1 Kb) · 6781305.jpg(69.5 Kb) · 5808849.jpg(137.6 Kb) · 4710045.jpg(137.7 Kb)


  •
    C-22Дата: Вторник, 28.03.2017, 20:08 | Сообщение # 25
    Генералиссимус
    Группа: Администраторы
    Сообщений: 1519
    Награды: 1
    Репутация: 12
    Статус: Offline
    Немецкие пехотные радиостанции в действии...

    Torn. Fu. a









    Дополнительные фото: http://www.kriegsfunker.com/photos/torn_fu_a_or_b.php
    Прикрепления: 3970323.jpg(78.2 Kb) · 2044102.jpg(118.5 Kb) · 3450215.jpg(88.8 Kb) · 9095293.jpg(99.9 Kb)



    C-22Дата: Вторник, 28.03.2017, 20:10 | Сообщение # 26
    Генералиссимус
    Группа: Администраторы
    Сообщений: 1519
    Награды: 1
    Репутация: 12
    Статус: Offline
    Torn. Fu.a2





    Прикрепления: 3769123.jpg(102.5 Kb) · 2935715.jpg(80.6 Kb) · 7475322.jpg(232.4 Kb)



    C-22Дата: Вторник, 28.03.2017, 20:13 | Сообщение # 27
    Генералиссимус
    Группа: Администраторы
    Сообщений: 1519
    Награды: 1
    Репутация: 12
    Статус: Offline
    Torn. Fu. b1 / Torn. Fu. c / Torn. Fu. f / Torn. Fu. k











    Дополнительные фото: http://www.kriegsfunker.com/photos/torn_fu_b1_c_f_h_k.php
    Прикрепления: 9337575.jpg(156.6 Kb) · 3918580.jpg(138.7 Kb) · 8282451.jpg(96.1 Kb) · 9123973.jpg(169.6 Kb) · 2576441.jpg(174.1 Kb)



    C-22Дата: Вторник, 28.03.2017, 20:17 | Сообщение # 28
    Генералиссимус
    Группа: Администраторы
    Сообщений: 1519
    Награды: 1
    Репутация: 12
    Статус: Offline








    Прикрепления: 8924141.jpg(184.4 Kb) · 9323651.jpg(108.5 Kb) · 0247355.jpg(102.9 Kb) · 6162003.jpg(79.8 Kb) · 2293293.jpg(369.7 Kb)



    C-22Дата: Вторник, 28.03.2017, 20:18 | Сообщение # 29
    Генералиссимус
    Группа: Администраторы
    Сообщений: 1519
    Награды: 1
    Репутация: 12
    Статус: Offline








    Прикрепления: 0965680.jpg(110.8 Kb) · 3690433.jpg(91.5 Kb) · 1893342.jpg(77.6 Kb) · 6396021.jpg(101.0 Kb) · 7471173.jpg(178.4 Kb)



    C-22Дата: Вторник, 28.03.2017, 20:19 | Сообщение # 30
    Генералиссимус
    Группа: Администраторы
    Сообщений: 1519
    Награды: 1
    Репутация: 12
    Статус: Offline








    Прикрепления: 5508190.jpg(230.8 Kb) · 9342175.jpg(162.1 Kb) · 2299519.jpg(225.1 Kb) · 3654285.jpg(223.8 Kb) · 9421467.jpg(136.2 Kb)
