Общевойсковые радиостанции Красной Армии
C-22Дата: Четверг, 26.12.2013, 20:27 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline
Радиоста́нция — один или несколько радиопередатчиков или радиоприемников, или комбинация радиопередатчиков и радиоприемников, включая вспомогательное оборудование, необходимые в определенном месте для организации службы радиосвязи.

Большинство материалов позаимствовано из сети интернет, с сайтов http://www.rkk-museum.ru http://forum.qrz.ru
технических описаний радиостанций, инструкций по их эксплуатации, а также частных коллекций. Искренняя благодарность руководителю ООО "Фирма РКК" Громову Валерию Борисовичу за сохранения истории радиосвязи и предоставленной возможности посещения Радиомузея РКК и работы с его экспонатами.


Классификация и использование радиочастот:

Длинные волны (ДВ) частота 0,03–0,3 МГц (длина волны 10 000–1000 м);
Средние волны (СВ) частота 0,3–3 МГц, (длина волны 1000—100 м);
Короткие волны (КВ) частота 3 МГц—30 МГц, (длина волны 100—10 м);
Ультракороткие волны (УКВ) — 30–300 000 МГц(длина волны — 10–0,0001 м)

Виды связи

Симплексная связь– это односторонняя связь между двумя абонентами, в которой направление осуществляется в одну сторону и по одному и тому же каналу связи. Т.е. при симплексной связи второй абонент, кому направленно сообщение или послание, не может ни ответить, ни подтвердить ничего, а только слушать.

Полудуплексная связь – это двусторонняя связь между двумя абонентами, в которой по одному и тому же каналу связи прием и передача данный осуществляется поочередно. Первый абонент посылает сообщение и должен освободить свой канал. Второй, получив сообщение, по этому же каналу отправляет ( посылает ) ответное сообщение. И так может продолжаться сколь угодно долго. В фильмах часто звучат подобные диалоги:
— Первый, это айсберг – ПРИЕМ
— Айсберг, твое послание услышал, ПРИЕМ
— Конец связи.
В этом примере полудуплексной связи слово «ПРИЕМ» как раз и означает, что сообщение послано и можно переходить в режим ответа.

Прикрепления: 5130362.jpg (130.2 Kb)



C-22Дата: Четверг, 26.12.2013, 20:38 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline
Системы радиовооружения Красной Армии

1. Первая система радиовооружения Красной Армии (1926-1928 гг.)
2. Вторая система радиовооружения Красной Армии (1932-1938 гг.)
3. Третья система радиовооружения Красной Армии (1938-1945 гг.)





Прикрепления: 9075020.jpg (59.4 Kb) · 7520832.jpg (257.0 Kb) · 5789606.jpg (277.8 Kb) · 1196092.jpg (207.5 Kb) · 3216231.jpg (139.5 Kb)



C-22Дата: Четверг, 26.12.2013, 20:49 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline
Прикрепления: 5862840.jpg (99.6 Kb)



C-22Дата: Четверг, 26.12.2013, 20:50 | Сообщение # 4
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline

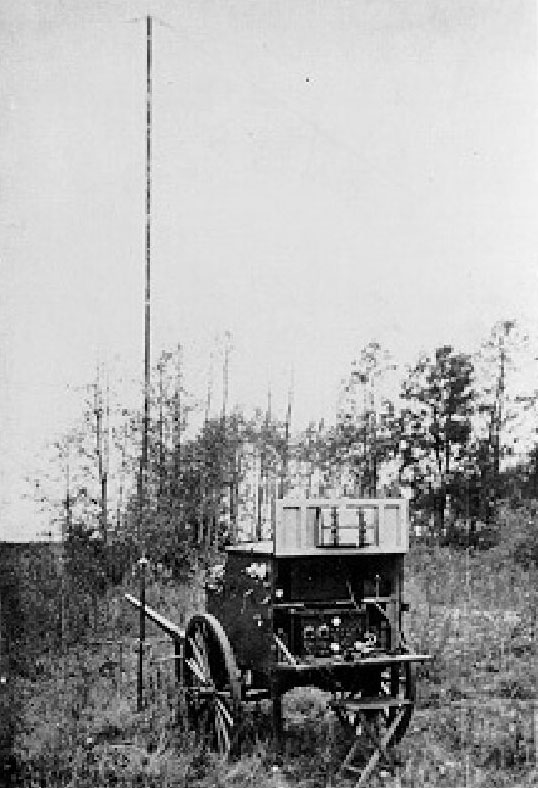

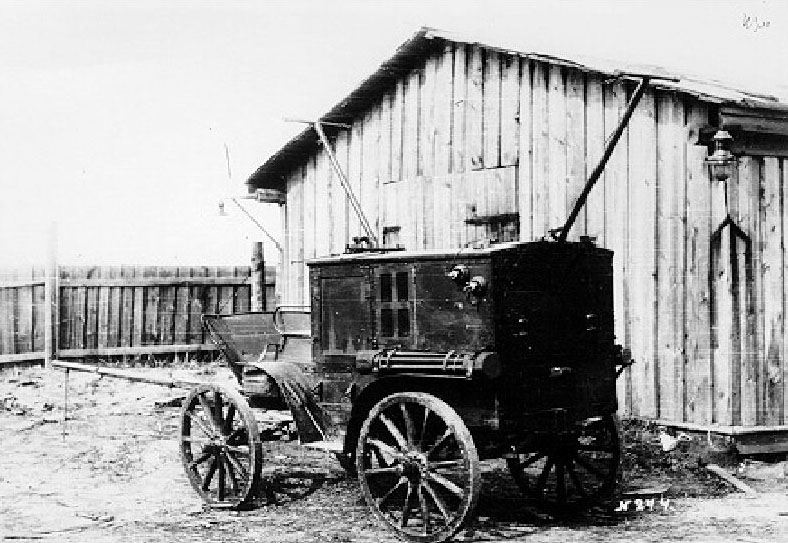

Краткий обзор общевойсковых радиостанций звена полк-дивизион-батарея первой системы радиовооружения КА

В 1927-1928 годах по всей стране шла полным ходом подготовка к первому пятилетнему плану. Строительным отделом треста "Электросвязь" начато проектирование радиокомбината на базе Нижегородского телефонного завода и ЦВИРЛ (Центральная Военно-индустриальная Радио-лаборатория). 1928-1929 годов уже ведется расширение завода, постройка новых зданий и радиополигона для ЦВИРЛ. Все разработки по аппаратуре военной радиосвязи проводил ЦВИРЛ, завод готовился к ее серийному производству. В 1928 году завод впервые приступил к освоению, а в 1929 году - к выпуску ряда радиостанций, которые были разработаны в период 1925-1928 годов заводом им.Коминтерна в Ленинграде и ЦВИРЛом.

Радиостанции предназначались для обеспечения радиосвязью сетей штаба: артиллерийского полка (31-ДП); артиллерийского дивизиона (32-ДП); пехотного полка (5-ДП); кавалерийского полка (24-ТВ). В состав радиостанций входили: приемо-передатчик, источники питания, антенное устройство, вспомогательное и запасное имущество. Они обеспечивали телефонную и телеграфную связь в диапазоне от 200 м по 400 м. Выходная мощность передатчика в антенном контуре – около 20 Вт. Дальность действия от 30 км до 70 км – в телеграфном режиме; от 15 км до 30 км – в телефонном режиме. Их было выпущено около 200 штук.
Радиостанция 34-ДП явилась первой коротковолновой радиостанцией, выпускаемой Нижегородским заводом (диапазон от 50 м по 55,7 м, дальность действия с равноценной станцией в телеграфном режиме до 15 км, в телефонном до 5 км).


Радиостанция 31-ДП




Радиостанция 34-ДП


Радиостанция 34-ДП-2
Прикрепления: 0207249.jpg (99.1 Kb) · 4847412.jpg (161.8 Kb) · 3193455.jpg (34.8 Kb) · 3174760.jpg (36.1 Kb)



C-22Дата: Четверг, 26.12.2013, 20:58 | Сообщение # 5
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline
Общевойсковые радиостанций звена полк-дивизион-батарея второй системы радиовооружения КА

Радиостанции 5АК “Призма”

Первый вариант 5АК «Призма», весивший с блоком питания всего 56 кг, стал первой советской штабной коротковолновой ламповой станцией. В 1929— 1930 годах ее разработкой занималась Центральная военно-индустриальная радиолаборатория (ЦВИРЛ) в Нижнем Новгороде. С 1931 года станция 5АК «Призма» серийно выпускалась Нижегородским радиотелефонным заводом.

Радиостанция 5АК - коротковолновая, телефоно-телеграфная. Предназначена для работы в радиосетях дивизий и артполков, а также в сетях взаимодействия. Диапазон частот: 3,25 - 4,75 МГц. Мощность - 5-10 Вт. Дальность действия до 50 км. Источники питания: две аккумуляторные батареи 5 НКН-45 и умформер РУН-75. Мощность передатчика 10 Вт.










Прикрепления: 9577024.jpg (203.8 Kb) · 9616865.jpg (201.6 Kb) · 4888411.jpg (136.8 Kb) · 1103033.jpg (327.3 Kb) · 1904387.jpg (111.9 Kb)



C-22Дата: Четверг, 26.12.2013, 21:09 | Сообщение # 6
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline










Радиотачанка обр. 1933 г. РТ-33
Прикрепления: 4289269.jpg (94.0 Kb) · 5250845.jpg (79.8 Kb) · 7114483.jpg (84.6 Kb) · 0877105.jpg (75.4 Kb) · 9209594.jpg (119.0 Kb)



C-22Дата: Четверг, 26.12.2013, 21:10 | Сообщение # 7
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline
Радиостанции 5-АК-1 образца 1939 года

Телефонно-телеграфная, приемно-передающая, симплексная радиостанция 5-АК-1 предназначена для работы в дивизионных сетях пехоты и кавалерии, в полковых сетях артиллерии, а также в сетях взаимодействия. Обслуживается командой из 3-5 человек. Может работать на ходу и на месте.

Диапазон частот приемника и передатчика от 3,25 до 4,75 МГц (63,15-92,3 м).

Обеспечивает в дневное время двухстороннюю связь с однотипной радиостанцией на автомобильную антенну на ходу микрофоном 15 км, ключом 30 км, на зонтичную антенну на стоянке микрофоном 25 км, ключом до 50 км.

Состоит из передатчика типа 20-КВ-1, приемника типа 5-РКУ, источников питания, антенного устройства, комплекта запасного и вспомогательного имущества.
Приемник и передатчик объединены в общую упаковку размерами 525x340x260 мм и весом 20 кг. Умформер и сухие анодные батареи размещены в другой упаковке, размерами 480x355x220 мм, весом 22 кг. Две аккумуляторные батареи весят 52 кг, выносная мачта 11,75 кг, упаковка такелажа и ЗИП – 14,75 кг, палатка с принадлежностями -9,1 кг. Общий вес комплекта станции – 130,2 кг.

Радиостанция 5-АК-1, в зависимости от ее назначения, монтируется в автомашине с кузовом, тачанке, двуколке, на вьюках или в ящиках, приспособленных для работы.

Источники питания. Первичным источником питания является две последовательно соединенные батареи аккумуляторов 5НКН-45. От этих батарей питается накал ламп радиостанции и умформер РУН-75. Анодная цепь приемника питается от двух последовательно соединенных батарей БАС-80.
Емкость одного комплекта аккумуляторов достаточна для 2,5 часов работы на передачу без подзарядки, на прием по накалу до 100 часов, емкость анодных батарей обеспечивает работу приемника по анодным цепям в течении 30 часов.

Антенное устройство. Для работы на ходу применяется Г-образная антенна, подвешиваемая на высоте 1 м над кузовом машины или тачанки. Для работы на стоянке высота этой антенны увеличивается до 4 м. Радиостанции придается также выносная антенна зонтичного типа, может применяться и антенна типа наклонный луч. Обе антенны работают с противовесом.








Радиостанции 5-АК-1М

Радиостанции 5-АК-1М является улучшенным вариантом станции 5-АК-1. Она имеет расширенный диапазон: передатчик от 3 до 4,875 МГц (61,5-100 м), приемник от 2,5 до 5,25 МГц (57-120 м). В качестве источника питания используются аккумуляторы НКН-60.

Прикрепления: 6217447.jpg (161.2 Kb) · 1054222.jpg (133.8 Kb) · 4323503.jpg (98.1 Kb) · 9172358.jpg (258.1 Kb)



C-22Дата: Четверг, 26.12.2013, 21:15 | Сообщение # 8
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline
Применение радиостанций типа 5АК на автомобилях

5АК (19подразделениях, артиллерийских и кавалерийских частях. В 1929— 1930 годах ее разработкой занималась Центральная военно-индустриальная радиолаборатория (ЦВИРЛ) в Нижнем Новгороде. С 1931 года станция 5АК «Призма» серийно выпускалась Нижегородским радиотелефонным заводом. На автомобиле ГАЗ-А она монтировалась между передними и задними сиденьями, аккумуляторная батарея размещалась на левой подножке, а спереди и сзади крепились стойки для подъема и натяжения антенны. В 1937 году появилась более мощная модель 5АК- 1 с подзарядкой батареи от автомобильного генератора, а с 1939 года выпускался вариант 5АК-1 М с расширенным диапазоном частот. В конце 1939 года был построен и испытан штабной автомобиль ГАЗ-А с радиостанцией 5АК-1, который подвешивался на специальной подвеске ДПТ-2 под фюзеляжем тяжелых бомбардировщиков для доставки по воздуху и посадочного десантирования. Кроме ГАЗ-А, радиостанции серии 5АК устанавливались на другие штабные легковые автомобили, пикапы, грузовики и автобусы марки ГАЗ.32-1939 гг.) — серия компактных мобильных армейских радиостанций, устанавливавшихся в основном на легковых и грузовых автомобилях ГАЗ. Первый вариант 5АК «Призма», весивший с блоком питания всего 56 кг, стал первой советской штабной коротковолновой ламповой станцией, применявшейся в стрелковых






Прикрепления: 8219965.jpg (76.7 Kb) · 5020093.jpg (26.8 Kb) · 2835055.jpg (61.8 Kb) · 8574245.jpg (71.0 Kb) · 1658301.jpg (110.1 Kb)



C-22Дата: Четверг, 26.12.2013, 21:19 | Сообщение # 9
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline
Радиостанция 6-ПК образца 1931/38 года

Первая отечественная переносная радиостанция 6-ПК была создана в Горьковской центрально-индустриальной лаборатории и НИИС РККА (ныне 16 ЦНИИС МО). Начало разработки станции – 1929 год. Принята на вооружение в 1931 году, модернизация - 1938 год.

Приемо-рередающая, телефонно-телеграфная, симплексная переносная радиостанция 6-ПК предназначена для связи командира батальона с командиром полка и для работы в сетях артиллерийских дивизионов и полков. Станция может работать телефоном и телеграфом, на стоянке и на ходу. Обслуживается двумя бойцами-радистами.

Диапазон частот радиостанции от 3,75 до 5,25 МГц (57,5-80 м).

Дальность действия радиостанции в дневное время на штыревую антенну телеграфом 8-10 км, телефоном 4-5 км; на лучевую антенну телеграфом 12-15 км, телефоном 6-8 км. При работе на штыревую антенну из окопа дальность действия станции 2-5 км. На ходу дальность телефоном до 3 км.Мощность передатчика 0,5 Вт.

Радиостанция состоит из двух упаковок: упаковка приемопередатчика, весом около 13 кг, и упаковка питания, весом около 12 кг.
В первой упаковке помещается приемо-передатчик, аккумулятор накала и телеграфный ключ. Снаружи к ней укрепляются смотанные на рогульки лучи антенны и три колена штыревой антенны.
Во второй упаковке размещаются две сухие анодные батареи, диспетчерский микрофон, двойной телефон (наушники), ЗИП, инструменты, блокнот для радиограмм и т.д. Снаружи к крышке упаковки питания крепятся четыре деревянных колена, четыре оттяжных колышка и четыре оттяжки.

Питание накала ламп передатчика и приемника от аккумуляторной батареи типа 4НКН-10. Для питания анодных цепей применяются две сухие батареи БАС-80. Один комплект питания обеспечивает работу радиостанции на связь в течении 25-30 часов по анодным цепям и 20-25 часов по цепям накала. Радиостанция может работать с одной упаковкой (без упаковки питания). В этом случае анодные цепи ламп передатчика и приемника питаются от одной сухой батареи БАС-80. При этом дальность действия станции уменьшается в 1,5-2 раза.

К радиостанции придаются антенны двух типов: лучевая (диполь) длиной 30 м, поднимаемая над поверхностью земли на высоте 1 м на двух мачтах, и штыревая, высотой 1,7 м, со звездочкой на конце (на первых сериях 1,5 м без звездочки).

В 1934 году на базе радиостанции 6-ПК выпускался "гражданский" вариант радиостанции предназначенный для сельской и внутрирайонной связи. Станция именовалась "Малая политотдельская". С началом войны станции были переданы в армию.





Прикрепления: 4181833.jpg (192.4 Kb) · 0527547.jpg (104.1 Kb) · 7397986.jpg (196.4 Kb) · 6758504.jpg (130.1 Kb) · 0751989.jpg (81.4 Kb)



C-22Дата: Четверг, 26.12.2013, 21:21 | Сообщение # 10
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline






Прикрепления: 0412426.jpg (91.3 Kb) · 6440682.jpg (139.4 Kb) · 4609882.jpg (32.3 Kb) · 7660854.jpg (54.6 Kb) · 8742962.jpg (30.6 Kb)



C-22Дата: Четверг, 26.12.2013, 21:23 | Сообщение # 11
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline

"Малая политотдельская"




"Малая политотдельская"



Прикрепления: 4866897.jpg (156.4 Kb) · 5043905.jpg (195.3 Kb) · 3639448.jpg (108.3 Kb) · 6295234.jpg (53.7 Kb) · 2086368.jpg (8.6 Kb)



C-22Дата: Четверг, 26.12.2013, 21:27 | Сообщение # 12
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline






Прикрепления: 0042668.jpg (107.1 Kb) · 3162906.jpg (94.4 Kb) · 5323808.jpg (87.9 Kb) · 5443587.jpg (68.6 Kb) · 8150232.jpeg (31.6 Kb)



C-22Дата: Четверг, 26.12.2013, 21:28 | Сообщение # 13
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline


Прикрепления: 5006606.jpeg (163.4 Kb) · 7012525.jpeg (29.7 Kb) · 5067268.jpeg (48.0 Kb) · 8317033.jpg (85.5 Kb) · 7474400.jpeg (32.7 Kb)



C-22Дата: Четверг, 26.12.2013, 21:32 | Сообщение # 14
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline

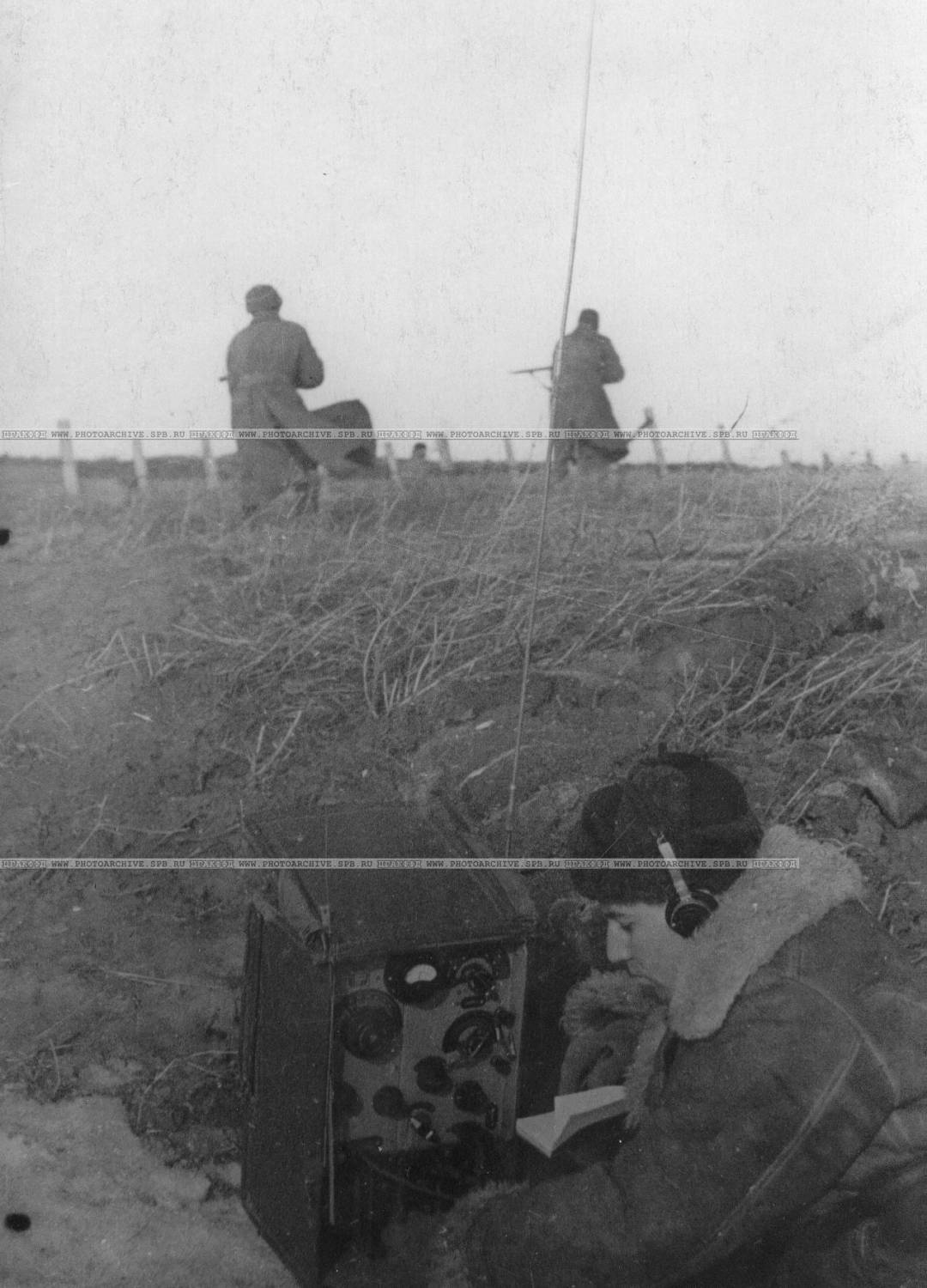

Радиостанция РКР

Радиостанция РКР является вариантом станции 6-ПК, предназначенным для связи в кавалерии. В соответствии с назначением станции габаритные размеры упаковок, а также антенное устройство изменены и сделаны более удобными для крепления их к седлу. Диапазон радиостанции, источники питания и схемы приемника оставлены без изменений.

Общий вес радиостанции с вьючным приспособлением около 47 кг. Станция перевозится на коне, вьючное приспособление крепится к кавалерийскому седлу.
Радиостанция может работать без замены источника питания на передачу 6 часов, на прием – 18 часов.

В качестве антенны используется штырь высотой 4,8 м (от седла), в качестве противовеса провод длиной 15 м. Дальность действия станции: с равноценной – телеграфом 25-30 км; с радиостанцией 5-АК-1 – телефоном 20 км, телеграфом 40 км.




Прикрепления: 4042065.jpg (19.0 Kb) · 6061423.jpeg (163.4 Kb) · 8917738.jpg (195.9 Kb) · 6318236.jpg (188.4 Kb)



C-22Дата: Четверг, 26.12.2013, 21:33 | Сообщение # 15
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline
Общевойсковые радиостанций звена батальон-полк-дивизион-батарея третьей системы радиовооружения КА

КВ радиостанции

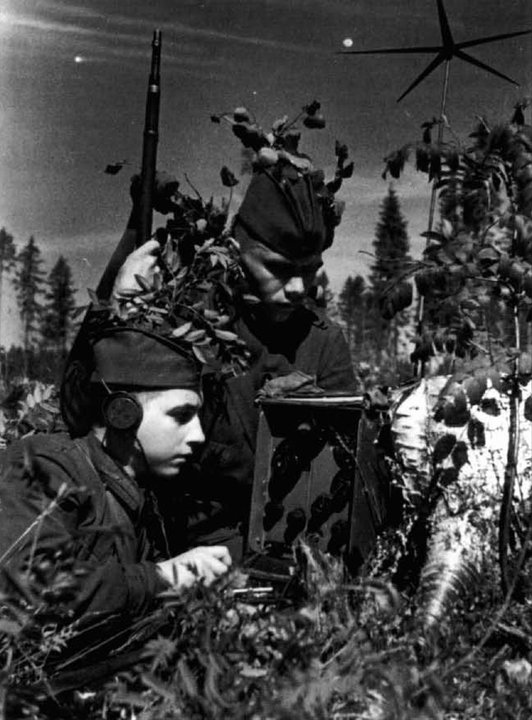

Радиостанция РБ (3-Р) образца 1938 года (в комплектациях 3-Р, 3-РК, 3-РД)

Переносная, приемно-передающая, телефонно-телеграфная, полудуплексная радиостанция РБ (второе обозначение – 3-Р) предназначается для обеспечения двухсторонней радиосвязи в пехотных, артиллерийский и кавалерийских частях Красной Армии. Заводское обозначение станции - "Пилот".

Ведущими конструкторами радиостанции РБ на Московском заводе №203 были К.В. Захватошин и Е.Н. Геништа.

Существует три варианта применения радиостанции, в зависимости от типа приданного антенного устройства и комплектации согласно нижеприведенной таблице.




Диапазон частот приемника и передатчика 1,5-6 МГц (50-200 м) разделен на три поддиапазона. Мощность передатчика 0,5 Вт.

Антенные устройства радиостанции (в зависимости от комплектации):
1. Штырь высотой 1,8 м, со звездочкой на конце;
2. Диполь общей длиной 34 м, подвешенный на двух кольях высотой 1,25 м;
3. Наклонный луч, получаемый путем подъема одного конца луча диполя на высоту 6-8 м, противовесом служит второй луч диполя;
4. 7-метровая вертикальная антенна со звездочкой наверху и четырехлучевым противовесом

Радиостанция обеспечивает двухстороннюю связь с равноценной радиостанцией на среднепересеченной местностью в дневное время на следующих расстояниях:
Штырь со зведочкой – телефонном до 10 км
Диполь – телефоном до 17 км, телеграфом до 35 км
Вертикальный 7-м луч с противовесом – телефоном до 30 км, телеграфом 50 км
Конструкция и схема радиостанции допускает применение суррогатных антенн.

Конструктивное выполнение радиостанций.
Действующая часть радиостанции размещается в двух упаковках, в одной из которых находится приемопередатчик, в другой – источник питания и принадлежности приемопередатчика.

Радиостанции первых серий выпуска 1938-1940 гг. оформлялись в алюминиевых кожухах. Упаковка питания имела габариты 265x150x236 мм, упаковка приемопередатчика 324x170x209 мм и были рассчитаны на питание от батарей БАС-60 №3. Штыревая антенна укладывалась в жесткий цилиндрический футляр, прикрепленный снаружи к упаковке приемопередатчика.

В последующих сериях радиостанции (с 1941 года) применены железные сварные упаковки с герметизацией. Такие радиостанции с повышенной герметизацией (обеспечивает водонепроницаемость упаковок при непродолжительном пребывании их в воде) состоят из упаковки приемопередатчика (341x191x241 мм, вес 10,4 кг), упаковки питания (341x191x241 мм, вес 14,5 кг) и антенной укладки диполя (длинна 700 мм, диаметр 95 мм, вес 3,5 кг. Штыревая антенна укладывалась на внутреннюю сторону крышки приемопередатчика. Изменена схема включения антенного реле, внесены ряд других мелких изменений.

В радиостанции выпуска 1942 года исключено реле механического полудуплекса. Переход с приема на передачу осуществляется объединенным переключателем на передней панели приемопередатчика (ранее от клапана на микротелефонной трубке). Фишки питания и микротелефонной трубки станций выпуска с 1943 года расположены на передней панели (ранее обе фишки на боку упаковки ( 1941-1942 гг), только фишка питания на боку упаковки (1938-1940 гг)).

Последняя модернизация радиостанции РБ была в 1945 г.

Конструкция радиостанции оказалась настолько удачной, что даже после выпуска в 1942г. новой радиостанции РБ-М, её продолжали выпускать и после окончания войны.

Накал приемника и передатчика питается от аккумуляторной батареи типа 2НКН-22. Кроме действующего аккумулятора придается один запасной. Анодные цепи приемника и передатчика питаются от четырех сухих батарей БАС-60 №3 или №12 соединенных последовательно. Возможно применение трех батарей БАС-80. Батарея БАС-60 обеспечивает непрерывную работу на радиосвязь в течении 35-45 часов. Свежезаряженный аккумулятор обеспечивает непрерывную работу на радиосвязь в течении суток.

В качестве запасного источника питания радиостанции может придаваться генератор с ручным приводом типа ДРП-1-Б, ДРП-6 или комбинированный источник питания КИП (c 1943 года).

Определённый недостаток имели применявшиеся в ней радиолампы. Заключался он в ненадёжном креплении колпачка к баллону и самого баллона к цоколю. Этот недостаток сказывался только при вытаскивании лампы из панельки ( при очередной смене ламп).
Вот рекомендация инструкции радиостанции РБ по смене ламп: "Смену ламп надо производить аккуратно, стараясь не повредить окружающие их детали схемы, не дёргать,а, слегка покачивая, тянуть на себя, помогая снизу отвёрткой или ножом, подсунутым под цоколь лампы. При смене двух первых ламп приёмника следует предварительно откинуть междуламповый экран. Новые лампы вставляются без усилий. Сначала следует добиться того, чтобы центральный стержень с ключом на ламповом цоколе совпал с отверстием на ламповой панели, затем под лёгким нажимом руки вставить ножки лампы в соответствующие им гнёзда. Лампы, потерявшие эмиссию или перегоревшие, должны быть разбиты во избежание смешивания их с исправными. Для учёта сдаются только одни цоколи». И далее в примечании: «Продолжительность горения ламп рассчитана в среднем на 500 часов, что в обычных условиях соответствует 3 – 2 месяцам работы радиостанции. Чаще всего приходится менять лампы пентагрида СБ-242 и лампы СО-241 усилителя промежуточной частоты».


Переднии панели радиостанции разных серий и годов выпуска (1942 и 1945 г.)


Прикрепления: 7645940.jpg (158.2 Kb) · 0461849.jpg (125.0 Kb) · 0140195.jpg (247.9 Kb)
