Радиостанция РБ (3-Р) выпуска 1938-1940 гг.







Прикрепления: 3277364.jpg(32Kb) · 4267441.jpg(83Kb) · 8201335.jpg(51Kb) · 4746023.jpg(28Kb) · 2955432.jpg(43Kb)



C-22Дата: Четверг, 26.12.2013, 21:42 | Сообщение # 17
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline








Прикрепления: 9553387.jpg(148Kb) · 8399793.jpg(155Kb) · 7011051.jpg(86Kb) · 4213545.jpg(42Kb) · 3795051.jpg(130Kb)



C-22Дата: Четверг, 26.12.2013, 21:44 | Сообщение # 18
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline








Прикрепления: 1490959.jpg(167Kb) · 7154385.jpg(187Kb) · 6065616.jpeg(115Kb) · 5774189.jpg(69Kb) · 3685387.jpeg(21Kb)



C-22Дата: Четверг, 26.12.2013, 21:48 | Сообщение # 19
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline

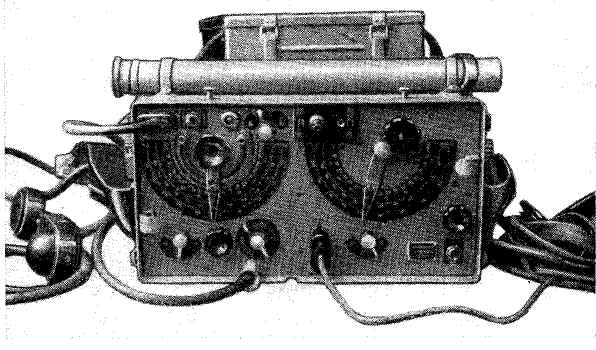

Радиостанция РБ (3-Р) выпуска 1941-1942 гг.




Прикрепления: 5654162.jpg(200Kb) · 3291467.jpg(219Kb) · 2445873.jpg(256Kb) · 0709812.jpg(61Kb) · 6140387.jpg(145Kb)



C-22Дата: Четверг, 26.12.2013, 21:51 | Сообщение # 20
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline


Прикрепления: 7403675.jpg(123Kb) · 9935056.jpg(334Kb) · 9839749.jpg(216Kb) · 7278894.jpeg(27Kb) · 9953487.jpg(327Kb)



C-22Дата: Четверг, 26.12.2013, 21:52 | Сообщение # 21
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline








Прикрепления: 8025389.jpg(169Kb) · 5626950.jpg(246Kb) · 5439086.jpg(107Kb) · 6272248.jpg(136Kb) · 0581725.jpg(57Kb)



C-22Дата: Четверг, 26.12.2013, 21:55 | Сообщение # 22
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline
Радиостанция РБ (3-Р) выпуска 1943-1945 гг.









Радиостанция РБК (3-РК)

Является кавалерийским вариантом радиостанции РБ, устанавливаемой на специальной раме, прикрепляемой к вьючному седлу обр. 1937 года. Предназначена для связи командира кавалерийской дивизии с командирами полков и дивизионной разведкой.

В комплект радиостанции, кроме упаковок приемопередатчика и питания, входят генератор с ручным приводом ДРП-1-Б, такелажная укладка со специальной антенной и сумка радиста для размещения микротелефонной трубки и мелких принадлежностей.

Вес вьюка с радиостанцией не более 52 кг.

Диапазон частот, схема и технические характеристики приемника и передатчика те же, что и у радиостанции типа РБ выпуска 1941 г.


Прикрепления: 6659748.jpg(62Kb) · 6002183.jpg(312Kb) · 9449189.jpg(123Kb) · 5223451.jpg(87Kb) · 4618981.jpg(68Kb)



C-22Дата: Четверг, 26.12.2013, 21:57 | Сообщение # 23
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline
УКВ радиостанции

Немного истории...

В тридцатые годы многие ученые и конструкторы работали над проблемой оснащения войск малогабаритными средствами связи, осваивали короткие волны. Однако создаваемые КВ-радиостанции для подразделений были громоздкими и недостаточно удобными в боевой работе. Поэтому перспективным считалось освоение ультракоротких волн. Созданием малогабаритной радиостанции ротной сети занимался в Научно-испытательном институте связи Красной Армии конструктор В.Немцов.
В результате творческих поисков в 1937 году Владимир Иванович сконструировал и собрал по трансиверной схеме радиостанцию РРУ. Передатчик представлял собой самовозбуждающийся генератор с модуляцией на анод. Приемник собран по схеме сверхгенератора. Обслуживалась РРУ одним бойцом-радистом как стационарно, так и на марше. Радиостанция имела по тем временам хорошие характеристики. В 1938 году большая партия радиостанций поступила в войска, заявив тем самым о начале широкого освоения УКВ- диапазона в армии.
В августе 1939 года РРУ прошли боевое крещение на Халкин-Голе. С учетом полученного опыта к концу 1939 года Владимир Иванович разработал радиостанцию ротной сети РРС.
Потом были РБС для стрелковых батальонов (4Р), РБС для артдивизионов (4РА), значительно упрощенная по схеме и конструкции РБС-1, выпуск которой в первые месяцы войны Немцов организовал в Ленинграде.
С конца 1942 года Владимир Иванович - главный инженер в Баку, на создаваемом для производства радиостанций РБС (4Р) радиозаводе. За разработку и организацию серийного производства новых РБС-2 и РБС-3 для стрелковых подразделений и артдивизионов Немцов был награжден орденом Красной Звезды (1944 г.)


Радиостанция РРУ образца 1938 года

Радиостанция переносная, ультракоротковолновая, предназначена для связи в радиосети стрелкового батальона.

Работа производится только микрофоном или тональным телеграфом (последний вид не является основным). Станция обслуживается одним бойцом-радистом. Может работать на месте и на ходу. Время развертывания рации – 1-2 мин.

Диапазон частот радиостанции от 33,25 – 40,5 МГц (7,42-9,05 м). Мощность передатчика 0,1 Вт.

Антенное устройство штыревого типа (4 колена и метелка) высотой 1,65 м. Противовесом является изолированный провод длиной 1,43 м, крепящейся к колену радиста.

Дальность действия: на сильно пересеченной местности и в лесу до 2-2,5 км; на ровном открытом месте – до 4-4,5 км. При подъеме над поверхностью земли на 3-5 метров дальность значительно увеличивается.

Вес радиостанции – 8кг. Габариты без антенного устройства – 235x115x300 мм.

Источники питания: накала – аккумулятор 4-АКН-2,25; анодных цепей – две последовательно соединенные батареи типа БАС-60 №3 или №14. Запас питания обеспечивает непрерывную работу в течении 6,5 часов на передачу и 9 часов на прием.




Прикрепления: 0574663.jpg(187Kb) · 3078887.jpg(108Kb) · 1049968.jpg(150Kb) · 7368593.jpg(44Kb) · 2494276.jpg(16Kb)



C-22Дата: Пятница, 27.12.2013, 10:39 | Сообщение # 24
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline
Статья про РРУ из итальянского журнала времен войны



Прикрепления: 9047887.jpg(54Kb) · 4884691.jpg(52Kb) · 7670770.jpg(74Kb) · 9968794.jpg(58Kb) · 2702985.jpg(63Kb)



C-22Дата: Пятница, 27.12.2013, 10:45 | Сообщение # 25
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline
Радиостанция РРС

Радиостанция переносная, ультракоротковолновая, предназначена для связи в радиосети стрелкового батальона.

Начало разработки – 1939 год. Поступила на вооружения Красной Армии в 1940 году.

Работа производится только микрофоном или тональным телеграфом (последний вид не является основным). Станция обслуживается одним бойцом-радистом. Может работать на месте и на ходу. Время развертывания рации – 1-2 мин.

Диапазон частот радиостанции от 33,5 МГц до 37,25 МГц

Антенное устройство штыревого типа (колена и метелка).
Дальность действия: до 3-3,5 км.






Прикрепления: 9095958.jpg(71Kb) · 9676175.jpg(38Kb) · 2988518.jpg(40Kb)



C-22Дата: Пятница, 27.12.2013, 12:09 | Сообщение # 26
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline
Радиостанция РБС (4-Р) образца 1940 года

Радиостанция РБС (4-Р) переносная ультракоротковолновая, приемно-передающая, телефонная. Предназначена для связи в радиосети стрелкового батальона. Радиостанция РБС (4-Р) была разработана на замену УКВ радиостанции РРУ образца 1938 г. Начало серийного выпуска- 1941 год.

РБС расшифровывалось как радиостанция батальонной сети.

До войны радиостанции РБС и РБС-А выпускались заводом № 512 Наркомата боеприпасов в Московской области, а в годы войны - заводом № 564 НКБ в Новосибирске.

В радиостанции имеется устройство, допускающее тональный телеграфный вызов по радио и применение радиостанции в качестве фонического телефонного аппарата для работы в проволочных линиях связи.

Станция обслуживается одним бойцом-радистом. Может работать на месте и на ходу. Время развертывания рации – 1-2 мин.

Диапазон частот радиостанции от 33,25 – 40,5 МГц (7,42-9,05 м). Мощность передатчика 0,25 Вт.

Антенное устройство.
Антенна штыревая, из трех колен с разветвленным пучком проводов (метелка) наверху штыря. Общая высота антенны 1,37 м, противовесом служит гибкий провод длиной 1,43 м крепящийся к колену бойца-радиста.
Дальность действия с однотипной радиостанцией на сильнопересеченной местности и в лесу – до 3 км. На ровном открытом месте до 5 км. С увеличением высоты подъема радиостанции или ее антенны дальность действия значительно возрастает.

Рабочий комплект радиостанции состоит из двух упаковок (приемопередатчика и питания) объединяемых для переноски на плечевом ремне в одну. Габариты объединенной упаковки – 242x124x338 мм. Вес рабочего комплекта радиостанции не превышает 12 кг.

Источниками питания радиостанции являются два аккумулятора типа НКН-10 и две сухие батареи типа БАС-60 №12. Емкость одного комплекта источников питания обеспечивает непрерывную работу на связь по накалу до 20 часов, по анодной цепи до 36 часов.





Радиостанция РБС-А. 1 — рукоятка установки частоты приемопередатчика; 2 — рукоятка подстройки приемника; 3 — переключатель "прием—передача"; 4 — реостат накала; 5 — кнопка для передачи тонального вызова или телеграфных сигналов; 6 — переключатель рода работы ("радио — линия — выключено").
Прикрепления: 3199980.jpg(24Kb) · 4301499.jpg(58Kb) · 9716776.jpg(153Kb) · 0682347.jpg(116Kb) · 3141017.jpg(96Kb)



C-22Дата: Пятница, 27.12.2013, 12:12 | Сообщение # 27
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline






Прикрепления: 0284454.jpg(37Kb) · 3039338.jpg(67Kb) · 6470977.jpg(43Kb) · 3263610.jpeg(102Kb)



C-22Дата: Пятница, 27.12.2013, 12:17 | Сообщение # 28
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline

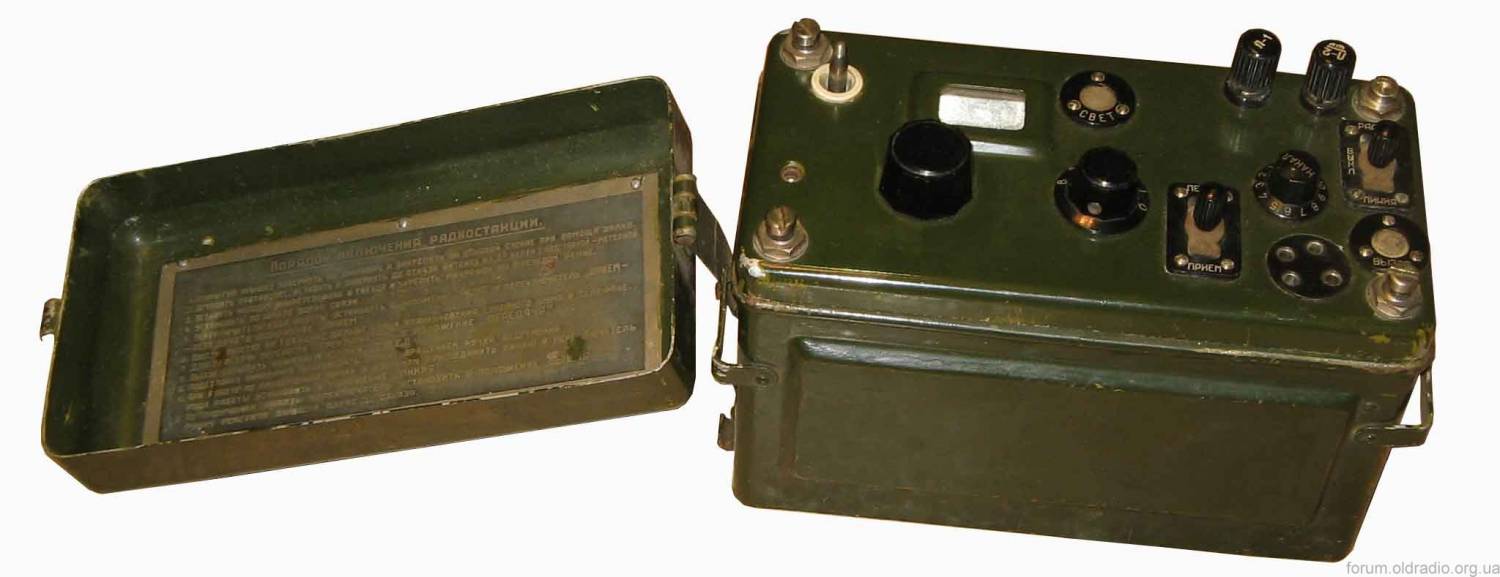

Радиостанция РБС-А (4-РА)

Радиостанция РБС-А (4-РА) - артиллерийская, отличается от радиостанции РБС (4-Р) тем, что имеет упаковку дополнительного питания с двумя последовательно соединенными батареями БАС-60, которые подключаются к основной упаковке питания радиостанции.

Запас питания достаточен для обеспечения непрерывной работы радиостанции на связь в течении 20 часов.

Схема и конструкция приемопередатчика те же, что и приемопередатчика радиостанции РБС.

Антенна составляется из четырех колен с метелкой на конце штыря. Дальность действия радиостанции при работе с однотипными р/с до 6 км.

Вес рабочего комплекта около 16 кг.










Прикрепления: 1883850.jpg(38Kb) · 6443854.jpg(35Kb) · 0097998.jpg(38Kb) · 3237141.jpg(40Kb) · 7223723.png(117Kb)



C-22Дата: Пятница, 27.12.2013, 12:18 | Сообщение # 29
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline








Прикрепления: 4909868.jpg(42Kb) · 1093233.jpg(27Kb) · 4537577.jpg(50Kb) · 9159986.jpg(92Kb) · 1817171.jpg(48Kb)



C-22Дата: Пятница, 27.12.2013, 12:19 | Сообщение # 30
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline

Прикрепления: 0340384.jpg(167Kb) · 0932071.jpg(170Kb) · 9035461.jpg(142Kb) · 6665059.jpg(163Kb)
