Общевойсковые радиостанции Красной Армии
| |
C-22 | Дата: Пятница, 27.12.2013, 12:26 | Сообщение # 31 |
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Статус: Offline
| Другие варианты радиостанции РБС (4-Р)

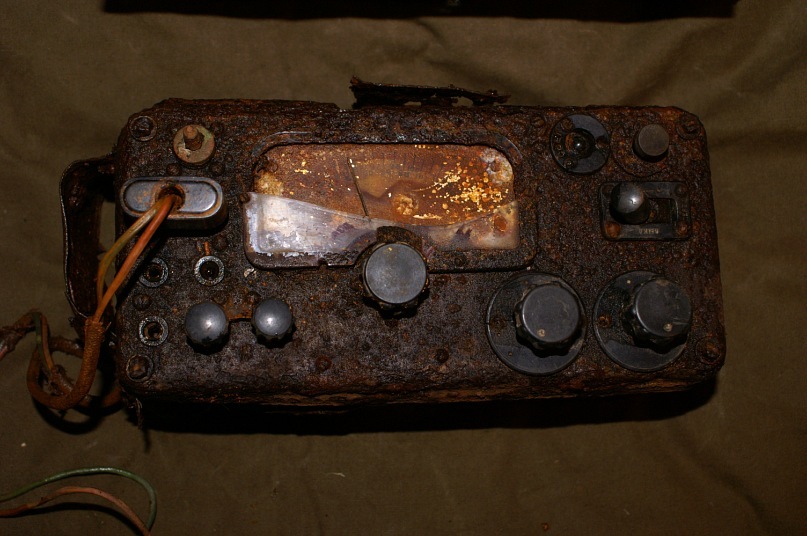

Радиостанция РБС-1
Выпускалась заводом “Радист”, г. Ленинград. Имеет то же назначение что и РБС.
Выполнена в одной упаковке вместе с питанием, носится в брезентовой сумке на плечевом ремне. Вес действующего комплекта не более 10 кг, а с дополнительной упаковкой питания не более 16 кг.
Антенная система – штырь 1,4 м с метелкой на верху, противовес – гибкий провод длиной 1,5 м.
Радиостанция питается от двух батарей БАС-60 №12 и от двух элементов типа 3С или аккумулятора 2НКН-10. Запас питания на 10 часов непрерывной работы.
Радиостанция РБС-2 "Аракс"
Выпускалась заводом №1 Азпромсовета. По общей конструкции резко отличается от радиостанции 4-Р.
Выполнена в одной деревянной упаковке вместе с питанием. Шасси - железное. Имеет две панели управления: верхнюю, где устанавливается волна, и боковую - с реостатом и ручкой подстройки приемника.
Габариты упаковки – 210x140x310 мм, вес 10,4 кг. Переносится одним бойцом в сумке из плотной ткани на плечевом ремне.
РБС-2 по сравнению с серийной радиостанцией РБС имеет недостаточную герметизацию.
Переход с приема на передачу осуществляется нажатием клапана микротелефонной трубки (на других типах станций РБС используются отдельный микрофон и головные телефоны). Кроме того, в отличии от РБС радиостанция РБС-2 не имеет тонального вызова, выключателя питания и устройства для работы на линию.
Антенная система – штырь 1,2 м с метелкой на верху, противовес – гибкий провод длиной 2 м.
Радиостанция питается от трех батарей БАС-60 №12 и от двух элементов типа 3С. Запас питания на 30-40 часов непрерывной работы.
Радиостанция РБС-3 "Аракс-2"
По своему конструктивному оформлению аналогична радиостанции РБС-2. Выполнена в деревянном ящике, обитом по ребру железом. Органы управления такие же, как и у РБС-2, дополнительно введена еще одна ручка - "настройка антенны", которая находится на боковой панели, там же где ручка реостата и настройки приемника. Анодные цепи питаются от трех батарей БАС-80. Питание накала может осуществляться от двух элементов 3С или аккумулятора 2НКН-10. Запас питания - 24 часа. Радиостанция переносится в сумке из плотной ткани за спиной. Вес - 18кг. Штыревая антенна состоит из 5 колен, метелки и противовеса. РБС-3 работает в диапазоне волн от №226 до №286 (30 рабочих волн). Поэтому она может держать связь только с радиостанциями РБС-3, другие РБС ее не услышат.
Радиостанция РБС (4-Р) выпуска мастерских МДРС НКС
Имеет то же назначение, что и типовая радиостанция РБС, но отличается некоторыми изменениями в электрической схеме, лампа СО-257 вместо СБ-244, установлен фильтра для подавления суперного шума.
Переключатель рода работы и переключатель “прием-передача” объединены в один специальный переключатель на четыре положения: “линия – выключено – прием – передача”.
|
|
| |
C-22 | Дата: Пятница, 27.12.2013, 12:26 | Сообщение # 32 |
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Статус: Offline
| КВ радиостанции 1941-1945 гг.
Радиостанция 12-РП образца 1941 года
Радиостанция 12-РП является коротковолоновой, приемно-передающей, телефонно-телеграфной, полудуплексной радиостанцией и предназначена для использования в полковых и артиллерийских сетях Красной Армии. Станция предназначена для работы на ходу и на стоянках. В отдельных случаях, в зависимости от тактической обстановки и требуемой дальности действия, радиостанция может быть использована в сетях дивизии и в сетях взаимодействия.
Радиостанция 12-РП выпускалась с октября - ноября 1941 года все годы Великой Отечественной войны Горьковским Государственным Союзным заводом № 326 имени М. В. Фрунзе. Так, например, в 1943 году завод № 326 дал армии 7601 радиостанцию типа 12-РП и 5839 радиостанций 12-РТ (танковые).Также выпускалась на Александровском радиозаводе №729 (Ивановская обл.)
Передатчик 12-Р радиостанции 12-РП имеет два поддиапазона:
I. 1,2-3,42 МГц (87,5-150 м) II. 3,42-6 МГц (50-87,5 м)
Мощность в антенне - 0,8 Вт.
Приемник 5СГ-2 радиостанции 12-РП имел аналогичные диапазоны частот.
Антенное устройство.
Радиостанция 12-РП имеет следующие антенны:
1. Металлическая штыревая антенна из четырех или шести колен, общая длинна которых равно соответственно 1,5 или 2,2 м (в зависимости от комплектации радиостанции). Верхушка антенны выполнена в виде метелки. Антенна устанавливается на кронштейне, укрепленном на изоляторе сбоку упаковки приемопередатчика. Конструкция кронштейна позволяет укреплять штыревую антенну как в горизонтальном (в случае работы на стоянке), так и при вертикальном (в случае работы на ходу) положении радиостанции. 2. Г-образная антенна с наклонным противовесом, состоящую из двух лучей: один из них длинной 14 м и подвешивается на высоте 1,5 м; второй луч, длиной 9 м, служащий противовесом, крепится одним концом к станции, а вторым концом - к земле. 3. Вместо Г-образной антенны некоторые радиостанции комплектуются диполем из двух лучей длинною 12 м (при работе передатчика на первом поддиапазоне) и 17 метров (при работе передатчика на втором поддиапазоне). Высота подвеса - 1,25 м. 4. Выбросной луч длинной 9 м для работы в условиях, когда нет возможности развернуть другие антенны (работа из окопа, блиндажа).
Радиостанция обеспечивает двухстороннюю связь с равноценной радиостанцией на среднепересеченной местностью в дневное время на следующих расстояниях:
Штырь – телефонном до 8 км, телеграфом до 16 км Диполь – телефоном до 15 км, телеграфом до 30 км Луч – телефоном до 6 км, телеграфом 12 км Конструкция и схема радиостанции допускает применение суррогатных антенн.
Конструктивное выполнение радиостанций.

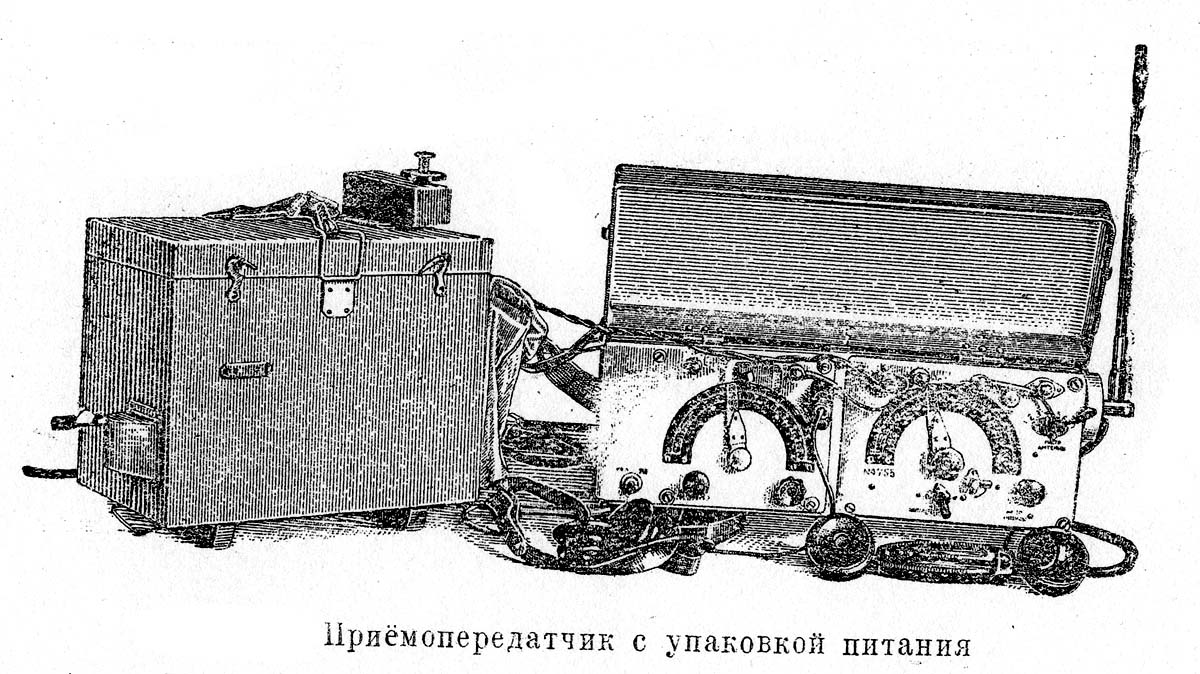

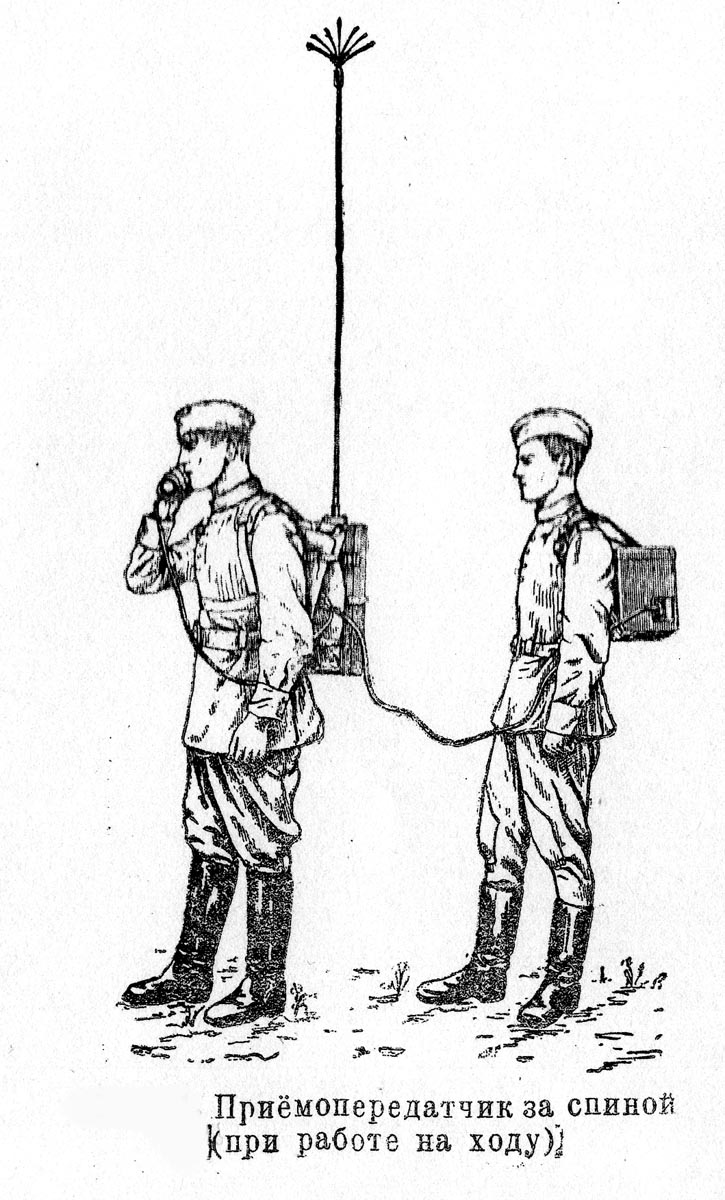

Действующий комплект радиостанции размещен в двух упаковках, переносимых двумя бойцами на ремнях за спиной. В первой упаковке находится приемник и передатчик, во второй - источники питания и принадлежности радиостанции.

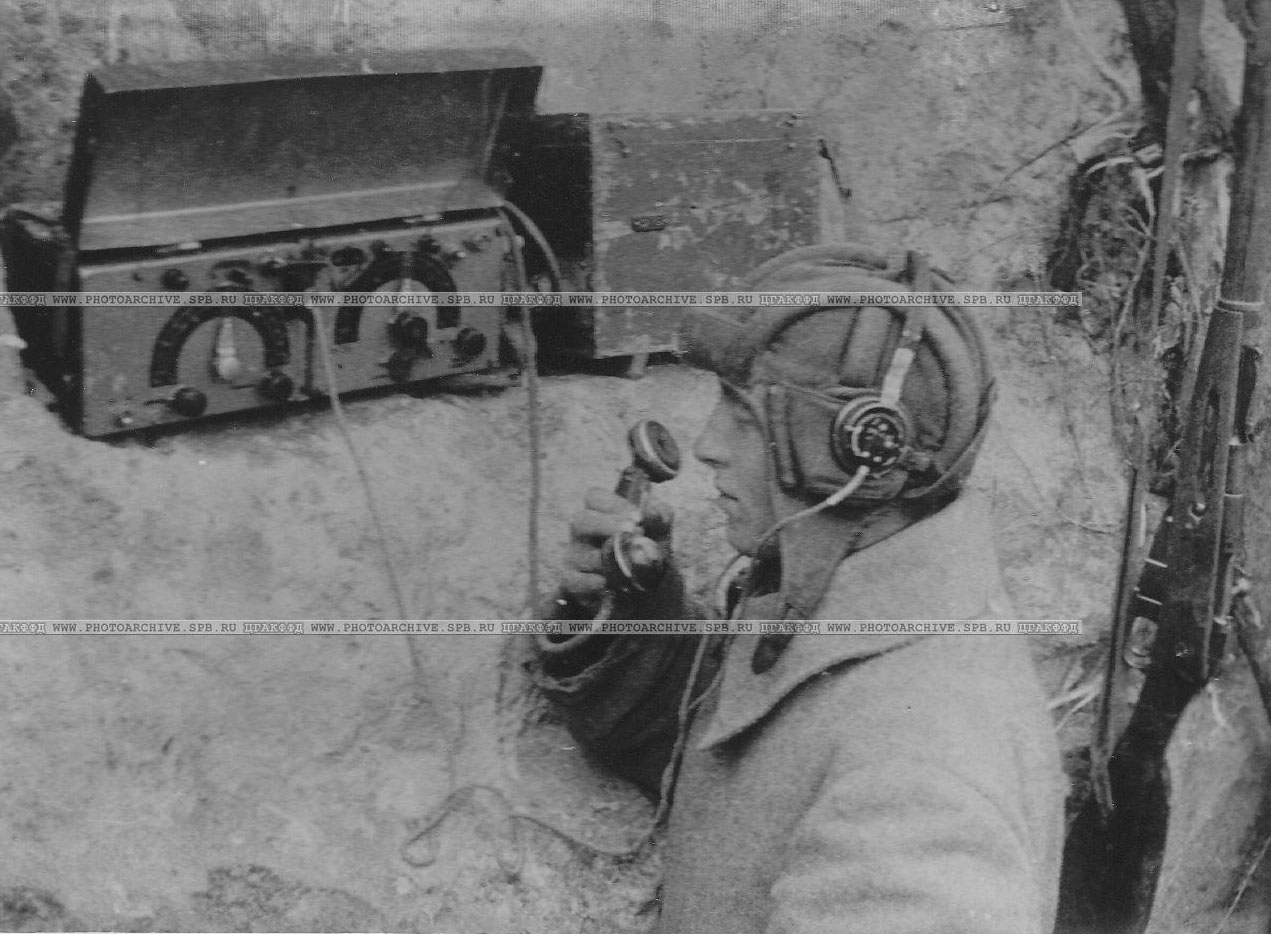

Упаковка приемопередатчика №1 выполнена сварной из листового железа и имеет коробчатую крышку укрепленную на петлях и закрывающуюся двумя стяжными замками. Для удобства эксплуатации и ремонта приемник и передатчик собраны на отдельных угловым панелях-шасси. Снаружи к упаковке крепится брезентовая сумка и подушка. В брезентовую сумку при переноске укладывается кабель питания, микротелефонная трубка и штыревая антенна. Упаковка приемопередатчика приспособлена для работы при переноске за спиной. Для этого на ней укреплены два брезентовых ремня, снабженные пряжками для подбора их длинны и крючками для пристегивания свободного конца к упаковке. Брезентовая подушка предохраняет спину от ушиба острыми краями упаковки. Вес упаковки с комплектом имущества - 12 кг. Габариты упаковки без выступающих частей - 145x205x426 мм.
Упаковка питания №2 представляет собой деревянный прямоугольный ящик. Рабочий вес упаковки - 13 кг. . Габариты упаковки без выступающих частей - 245x310x185 мм.
В упаковке размещаются источники питания радиостанции, мелкое имущество, запасные радиолампы. На случай необходимости освещения шкал приемника и передатчика, переговорных таблиц и т.д. радиостанции придается лампочка освещения, которая включается в гнезда колодки "освещение", укрепленной на передней стенке упаковки питания.
Снаружи к упаковке прикреплен брезентовый карман, в который при переноске укладываются: телеграфный ключ, головные телефоны, фара для освещения, антенна (9-метровый луч), инструкция и формуляр к радиостанции, нож и отвертка. На левой боковой стенке упаковки питания укреплена фишка для подключения шланга питания. На крышке упаковки прикреплены две металлические планки с пазами для закрепления телеграфного ключа.
Источники питания радиостанции 12-РП состоят из двух последовательно соединенных аккумуляторов типа НКН-22 - для питания цепей накала и четырех соединенных последовательно батарей типа БАС-60 №12 или №3 - для питания анодных цепей. Запас питания обеспечивает непрерывную работу: на прием - 20 часов, на передачу - 6 часов.
Радиостанции 12-РП первых серий выпуска имели микротелефонную трубку с фишкой для присоединения к ответному гнезду на передней панели передатчика и вырез в крышке упаковки станции для выхода шнура трубки. В ходе серийного выпуска, для упрощения станции, трубка подключалась к радиостанции без разъема и в ходе эксплуатации не отсоединялась.
Радиостанции 12-РП выпуска со второй половины 1942 года имеют некоторые схемные и конструктивные изменения при сохранении габарита и технических характеристик станции.
С 1942 года на базе пехотных радиостанций 12-РП выпускались танковые радиостанции 12-РТ, а позднее модернизированные 12-РТМ. Использовались на легких танках, САУ СУ-76. На бронемашинах БА-64 использовались станции 12-РП, а позднее 12-РПБ.
|
|
| | | | | |
C-22 | Дата: Понедельник, 06.01.2014, 17:28 | Сообщение # 37 |
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Статус: Offline
| Радиостанция 13-Р образца 1942 года
Переносная радиостанция 13-Р образца 1942 года представляет собой приемно-передающую телефонно-телеграфную, симплексную станцию. Приемопередатчик собран по трансиверной схеме, вследствие чего обеспечивается двухсторонняя связь на общей для приема и передачи волне в низовых сетях стрелковых и артиллерийских полков (связь между ротой и батальоном, между батальонами и полком, между батареей и дивизионом, между наблюдательным пунктом и дивизионом).
Радиостанция 13-Р была разработана в самом конце 1941 года, когда нехватка общевойсковых радиосредств в Красной Армии ощущалась очень остро. Производство КВ радиостанций батальонного звена 6-ПК и РБ в Москве было свернуто, а в Сарапуле и Новосибирске еще не начато. Боевые потери радиосредств восполнять было нечем.
В этой ситуации инициатива московского завода № 631 (так с 28.10.1941 назывался остаток производства бывшего завода № 203 имени Орджоникидзе, эвакуированного в Сарапул) по развертыванию производства упрощенных общевойсковых КВ радиостанций 13-Р пришлась как нельзя более кстати. В конце января 1942 г. Государственный комитет обороны даже принял специальное постановление о восстановлении производства войсковых радиостанций на заводе № 631 в Москве. Позднее завод был переименован в Московский ордена Ленина радиозавод № 528. Кроме того, выпуск радиостанций 13-Р позднее был освоен на Ленинградском радиозаводе им. Козинского (№616).
В разработке станции принимали участие: Главный конструктор завода Геништа Е.Н., главный конструктор станции Пестряков В.Б., инженеры Фалинская А.Ф., Мнев А.И., Сачков Д.Д. и др.
Радиостанция 13-Р разрабатывалась в расчете на максимальное использование "нормализованных" деталей и узлов, которые до войны выпускались для наших военных радиозаводов в Воронеже на заводе "Электросигнал". Эти детали и узлы были теми же, что использовались для производства бытовых радиовещательных приемников 6Н-1, выпускавшихся в Воронеже с 1938 года по американской технологии. Рациональная и простая конструкция станции позволили обеспечить ее массовый выпуск. Во время войны эта станция была самой распространенной в артиллерийских и пехотных частях.
Диапазон частот радиостанции от 1,75 до 4,25 МГц (70,5-171,5 м). Мощность передатчика 0,5 Вт. Градуировка шкалы была выполнена в условных единицах, перевод показаний шкалы в номера волн осуществляется по таблице, нанесенной на передней панели. Прямой перевод показаний шкалы в значения частоты (кГц, МГц) не предусматривался.
Передатчик 13-Р был собран на лампе СО-257, в качестве модулятора использовался выходной каскад приемника. Приемник - 6-ламповый супергетеродин на лампах СБ-242 (1 шт.) и СО-241 (5 шт.). Хотя по сравнению с 6Н-1 в приемнике 13-Р был не один, а два каскада УПЧ, тем не менее, ширина полосы пропускания приемника была около 10 кГц, что в условиях загруженных фронтовых КВ диапазонов должно было создавать массу неудобств, особенно при работе телеграфом.
Антенное устройство.
Радиостанция 13-Р имеет следующие антенны: 1. Штыревая антенна высотой 2,65 м (без звездочки) из семи колен; 2. Лучевая антенна длиной 11 м с регулируемым спуском. Вместе с лучевой антенной на рогульке намотан противовес длиной 11 м, который при работе на штырь располагается на земле в виде петли.
Дальность действия радиостанции 13-Р при работе:
1. Со штыревой антенной длиной 2,65 м: а) в телефонном режиме: днем 12 км, ночью - 6 км; б) в телеграфном режиме: днем - 17 км, ночью- 8 км.
2. С лучевой антенной длиной 11м при высоте подвеса 3-4 м с противовесом длиной 11 м: а) в телефонном режиме: днем 18 км, ночью - 8 км; б) в телеграфном режиме: днем - 25 км, ночью- 10 км.
Конструктивное выполнение радиостанций.

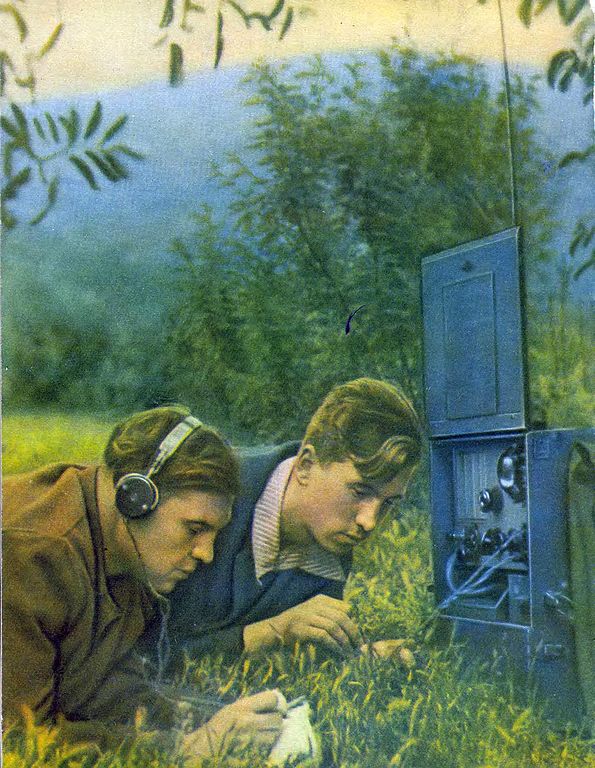

Все имущество радиостанции размещается в одной упаковке, приспособленной для переноски на спине. Радиостанция переносится и может обслуживаться одним бойцом. Для развертывании радиостанции требуется 2-3 мин. Общие размеры упаковки радиостанции с учетом выступающих частей 490x380x270 мм. Общий вес радиостанции не превышает 20 кг. Для переноски радиостанции за плечами на ящике укреплены ремни и подушка. Упаковка радиостанции разделена на четыре отделения. В верхнем отделении помещается приемопередатчик, в двух средних - вспомогательное и запасное имущество, в нижнем - источники питания радиостанции. Передняя стенка ящика разделена на две части, каждая из которых открывается самостоятельно.
Питание радиостанции.
Анодные цепи передатчика и приемника питаются от четырех последовательно включенных батарей БАС-60 №3 или №БАС-60 №12. Вариант с с БАС-60 №12 обеспечивает несколько большую продолжительность работы станции - 25-27 часов, чем с БАС-60 №3. Цепи накала питаются от аккумулятора 2НКН-10. В упаковку радиостанции закладывается одновременно два аккумулятора (один рабочий, второй - запасной). В отдельных случаях, питание накала может осуществляется от четырех сухих элементов 4С, соединенных по два параллельно. Вариант с аккумуляторами обеспечивает работу станции в течении 30-35 часов или 15-17 часов от одного аккумулятора. Вариант с батареями 4С обеспечивает работу станции в течении 50 часов. В крайних случаях, при отсутствии щелочных аккумуляторов и элементов 4С, можно использовать для питания цепей накала сухие элементы 3С. Продолжительность работы радиостанции при этом сокращается до 15-17 часов. В общем случае, запас питания обеспечивает непрерывную работу станции на прием и передачу в течении 25-27 часов при соотношении времени передачи ко времени приема 1:3.
|
|
| | | | | |
C-22 | Дата: Пятница, 10.01.2014, 21:50 | Сообщение # 42 |
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Статус: Offline
| Радиостанция 13-РА
Радиостанция 13-РА, состоящая на снабжении Красной Армии, является вариантом станции 13-Р.
Приемопередатчик станции собран по трансиверной схеме, аналогичной радиостанции 13-Р. Внешний вид и оформление станции 13-РА практически такое же как и станции 13-Р.
Отличие 13-РА от 13-Р заключается в следующем:
1. Радиостанция 13-РА имеет меньшую мощность на антенне, так как передатчик работает на лампе СБ-254 вместо СО-257, применяемой в радиостанции 13-Р; 2. Диапазон частот радиостанции от 3 до 5,5 МГц (54,5-100 м); 3. Радиостанция только телефонная (отсутствует второй гетеродин приемника и нет телеграфного ключа); 4 .Штыревая антенна высотой 1,9 м со звездочкой на конце.
Продолжительность работы от имеющихся при станции источников питания (четыре батареи БАС-60 №3 или №12 и два аккумулятора 2НКН-10) - 30-35 часов.
Радиостанция 13-РА
|
|
| |
C-22 | Дата: Пятница, 10.01.2014, 21:51 | Сообщение # 43 |
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Статус: Offline
| Радиостанция РЛ-6
Радиостанция РЛ-6 предназначалась для связи в телефонном и телеграфном режимах в сетях стрелкового или артиллерийского полка.
В Ленинграде в сентябре 1941 года по инициативе начальника войск связи Ленинградского фронта генерала И.Н. Ковалева на заводе №619 было организованно производство коротковолновых премно-передающих радиостанций РЛ-6 . Решение этой задачи стало возможным благодоря предложению инженеров Н.А. Гуревича и С.Г. Калихмана использовать в качестве комплектующих деталей широковещательных приемников 6Н1. Радиостанции использовались не только в Ленинграде, но и поступали на снабжение других фронтов.
Радиовещательный приемник 6Н1 (аналог американского приемника 6-T-1 фирмы RCA, в 1939 году выпущено 82 446 шт, в 1940 - 55 489 шт). Всего с 1938 года по июнь 1941 года в Воронеже успели выпустить около 175 тысяч 6-ламповых супергетеродинов 6Н-1.
История создания и производства радиостанции.
В конце августа 1941 года, когда кольцо блокады отрезало Ленинград от других районов страны, НА. Гуревичем было внесено предложение об использовании сданных населением на хранение вещательных приёмников типа 6Н-1 для создания переносных приёмо-передающих устройств. Предложение было весьма кратко сформулировано, но в приложении были подробно описаны параметры будущего устройства и прилагалась принципиальная схема.
Совершенно неожиданно появилось решение о немедленном развертывании работ по созданию образцов и выпуску серийных изделий. Времени на разработку образцов было отведено трое суток. Руководителем работ был назначен Н. А. Гуревич, а заместителем по конструкторской части - НИ. Дергаченко. Решение состоялось поздно ночью, а утром нам уже доставили первые сотни приёмников 6Н-1 и немедленно начался их демонтаж и последующая перепроверка деталей и узлов. К обеду ... комплектов устройств были уже доставлены на ул. Грота. По указанию Ленфронта Академия им. Буденного направила группу военнослужащих во главе с В. Сосуновым. Он в первые часы работы внес много предложений, некоторые из которых были приняты немедленно. К вечеру появилась окончательно согласованная схема, а к утру под руководством Дергачсико и Г. М. Флисюка были готовы эскизы всех конструктивных элементов. К вечеру второго дня были изготовлены образцы (без монтажа), что позволило к следующему утру полностью смонтировать первую опытную партию. К концу 3-го дня образцы были переданы В.Сосунову для их испытания в реальных условиях. Испытания показали, что радиостанции обеспечивают нормальный прием в телефонном режиме при дальности связи, превышающей 15 км, а ручной телеграфии - до 25 км.
Выпуск радиостанций и приёмников для нужд Красной Армии на базе деталей от вещательных приёмников продолжался до конца 1943г.
Директор завода М.Е. Червяков:
По инициативе и под руководством начальника общезаводской лаборатории т. Гуревича Н.А. и его сотрудников в весьма сжатые сроки был разработан проект переносной приёмопередающей радиостанции для полка - батальона РЛ-6. Конструкторским отделом под руководством Спирова СВ. была изготовлена техническая документация. Комплектацию РЛ-6 в основном обеспечивали за счет разборки радиоприёмников типа 6Н-1 выпуска Воронежского завода, сданных населением на склады наркомата связи на период войны. Завод начал серийно выпускать РЛ-6 еще до начала тяжелой зимы 1941-1942гг., но вынужден был приостановиться ввиду отсутствия каких-либо возможностей продолжать работу в зимний период 41-42гг. 11 февраля 1942 года норму хлеба увеличили: рабочим до 500г, служащим -400г, детям и иждивенцам 300г. Все это вместе взятое позволило заводу в конце марта 1942г. вновь приступить к выпуску РЛ-6. С апреля 1942 года модернизированные заводом PЛ-7 были поставлены на линейку. Несмотря на то, что спрос на PЛ-7 был весьма велик, завод смог оснастить Ленинградский фронт и начал поставлять их для других фронтов (на Большую землю). Радиоприёмники 6Н-1 со складов Ленинграда завод выбрал все, и в 1943 году стал забирать их в других городах. За каждый радиоприёмник завод переводил наркомату связи 600руб., а Наркомат связи выплачивал стоимость владельцам радиоприёмников.
А.В. Соснин
Техника радиосвязи, использовавшаяся тогда на нашем участке фронта (Ленинградский фронт), была довольна примитивной, даже по тогдашним взглядам. Знаменитых в войну, безотказных радиостанций РБМ у нас не было и в помине. Работали мы больше на 6ПК (6-ти ламповая полковая, коротковолновая), разработки 20 годов, громоздкой, из двух упаковок, телефонно-телеграфной станции. Считалось, что обслуживать ее должны два человека. Фактически радист всегда был один, и двойной вес приходилось переносить также в одиночку. Были у нас еще и радиостанции РЛ-6 (позже РЛ-7), совершенно не известные никому из военных связистов, кроме ленинградцев, т. к. делали их из остатков сырья в блокированном городе со всеми вытекающими отсюда последствиями в отношении качества. Кстати, и расшифровывались буквы РЛ-6 как "радиостанция ленинградская 6-ти ламповая".

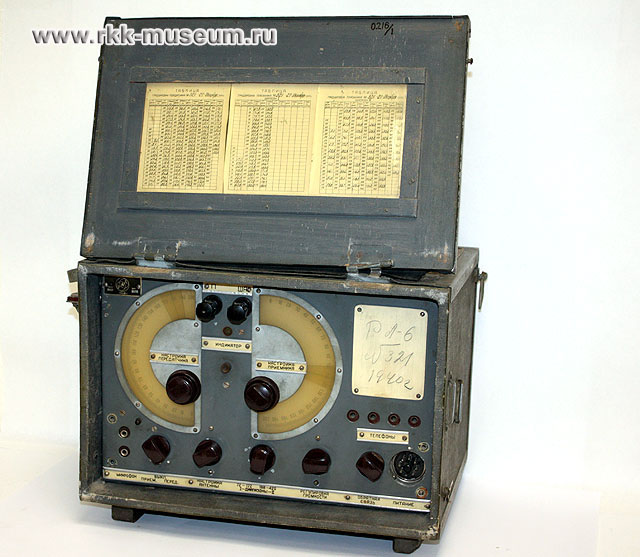

Описание радиостанции РЛ-6
Диапазон передатчика станции – 3,3-5,45 МГц (55,05-90,91 м)
Диапазоны приемника – 1,8-4,2 МГц (28,57-76 м) и 4,2-10,5 МГц (76-166,67 м)
Антенные устройства радиостанции:
1. Штыревая антенна длиной 2 м со звездочкой на конце; 2. Горизонтальный диполь длиной 20 м.
Дальность действия радиостанции на штыревую антенну: телефоном – до 3 км, телеграфом – до 10 км Дальность действия при работе на диполь: телефоном – до 10 км, телеграфом – до 15 км

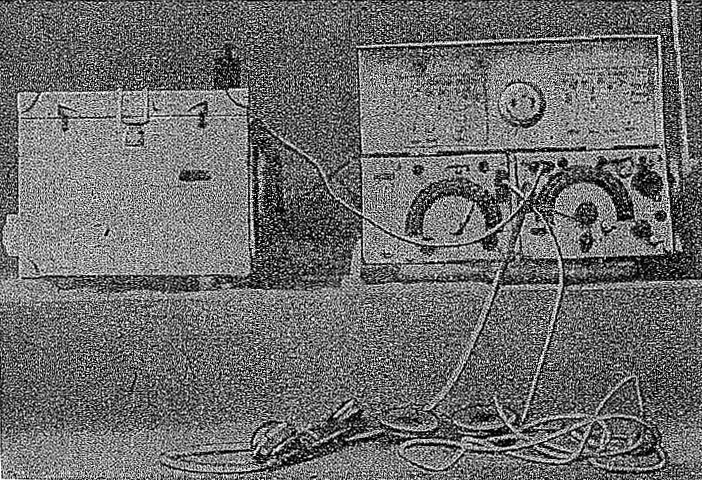

Радиостанция состояла из двух упаковок – упаковка приемопередатчика и упаковка питания. Время развёртывание станции - 2-3 мин.
Габариты упаковки премопередатчика – 365x285x295 мм, упаковки питания – 365x310x270 мм.
Вес упаковки премопередатчика – 13 кг, упаковки питания – 18 кг.
|
|
| | | |
|
