Общевойсковые радиостанции Красной Армии
C-22Дата: Среда, 15.01.2014, 17:38 | Сообщение # 46
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline
Радиостанция РП-Л

Радиостанция РП-Л коротковолновая, телефонно-телеграфная. Предназначалась для обеспечения радиосвязи в звене полк-дивизия. Изготовлялась в блокированном Ленинграде з деталей широковещательных радиоприемников.
Диапазон частот: 3-5 МГц (60-100 м)
Дальность действия: до 15 км

Радиостанция состояла из двух упаковок – упаковка приемопередатчика и упаковка питания.
Источники питания: аккумуляторная батарея 2НКН-10 и две батареи БАС-80
Общий вес (две упаковки): 34 кг.






Прикрепления: 4119479.jpg (163.7 Kb) · 9804942.jpg (159.2 Kb) · 3720967.jpg (118.6 Kb)



C-22Дата: Четверг, 16.01.2014, 14:57 | Сообщение # 47
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline
Радиостанция Уз-8 образца 1942 года

Переносная радиостанция типа Уз-8 образца 1942 года предназначена для связи на небольшие расстояния в стационарном положении. Радиостанция может работать телефоном или телеграфом и включает в себя передатчик и приемник.

Состоит из упаковки приемопередатчика, упаковки питания и брезентовой такелажной упаковки антенны.

Приемник и передатчик имеют по одному диапазону частот, которые нанесены в виде делений волн на соответствующих шкалах.
Дальность действия при работе телефоном с равноценной радиостанцией около 20 км.

Радиостанция рассчитана на работу с антенной-диполем.

Приемник и передатчик смонтированы на общем шасси и помещены в фанерный ящик. Упаковка устанавливается крышкой вверх. При работе крышка упаковки поднимается для получения доступа к органам управления.

Для переноски радиостанции требуются два человека.

Питание радиостанции осуществляется от батарейной упаковки, предстовляющей собой фанерный ящик. В упаковке питания размещается один аккумулятор НКН-22 (или два аккумулятора НКН-10) и четыре батареи БАС-МГ-60 (или три БАС-80).
Продолжительность непрерывной работы радиостанции при свежих батареях около 40 часов приема и 12 часов передачи.

С наружной стороны крышки ящика имеется держатель для установки телеграфного ключа при работе рации телеграфом.

Такелажная упаковка представляет собой брезентовый чехол, прикрепляемый на ремнях к упаковке приемопередатчика. В упаковку помещаются 4 деревянных колена для двух мачт, рогулька с проводом антенны, 4 приколыша и 4 веревочные оттяжки для укрепления мачт. Антенна состоит из двух лучей изолированного провода, длиной по 10 м каждый, связанных между собой веревкой. Отводы для включения антенны в радиостанцию снабжены штепсельными вилками.






Прикрепления: 5454636.jpg (154.3 Kb) · 8727128.jpg (463.5 Kb) · 1409660.jpg (400.9 Kb)



C-22Дата: Четверг, 16.01.2014, 14:57 | Сообщение # 48
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline
Радиостанция РБ-М

Переносная приемно-передающая, телефонно-телеграфная, полудуплексная радиостанция РБ-М предназначается для связи в полковых и дивизионных радиосетях пехоты и артиллерии. Заводской шифр изделия — «Левкой».

Модификации (времен войны):

1. Одноваттная радиостанция образца 1942 года - РБ-М обр.1942 г. (несколько вариантов)
2. 5-ваттная радиостанция образца 1943 года -РБ-М-5 обр.1943 г.

История.

Радиостанцию РБ-М начали разрабатывать еще до войны, в Москве, на заводе No.203 (ведущий конструктор К.В. Захватошин). Затем РБ-М была передана на завод "Электросигнал" в Воронеже, когда он еще не был эвакуирован в Новосибирск. Эвакуация "Электросигнала" в Новосибирск происходила в октябре 1941 года, т.е. передача разработки РБ-М с московского завода No.203 в Воронеж могла производиться и в самые первые месяцы войны. Радиостанциями РБМ в Воронеже и Новосибирске занимались радиоинженеры Мицнер И.C., Беляевым И.А., которые за эту работу в 1946 году были удостоены Государственной Премии.

РБ-М разрабатывалась в расчете на ее выпуск на тех же самых американских конвейерных линиях, на которых до войны выпускались бытовые приемники 6Н-1.

Одноваттная радиостанция, которую срочно подготовили и начали выпускать на новосибирском заводе "Электросигнале" (он же завод No.590) уже в конце 1942 года, называлась РБ-М образца 1942 года (заказ №50). Ее делали еще не на американских конвейерных линиях, а "на коленке", в очень нелегких условиях. Таким образом, радиостанции РБ-М образца 1942 года представляют собой еще один пример использования "нормализованных" деталей и узлов воронежского производства, что ставит их в один ряд с радиостанциями 13-Р, приемниками КС-2 и 5СГ-2. В 1942 году изготовлено 3708 радиостанций РБ-М.

Доработанная одноваттная радиостанция, которая уже была приспособлена к выпуску на американских конвейерных линиях, также называлась "РБ-М образца 1942 года". В отличие от радиостанций выпускавшихся в 1942 году, такие РБ-М выпускалась с незначительными модификациями чуть ли не до конца 1950-х годов. Пятиваттную модификация РБ-М-5 (заказ №51) образца 1943 года запустили в производство в самом конце 1943 года.

До 1944 года разъемы питания и телефонной трубки имели прямоугольную форму, с 1944 года - круглую ( оба располагались слева).

Модель РБ-М производства с 1943 года должна была стать не только более технологичной, приспособленной для сборки на американских конвейерах, но и менее зависимой от тех запасов "нормализованных" деталей и узлов, что были накоплены до войны в результате деятельности воронежского завода "Электросигнал".
5-ваттный вариант радиостанции образца 1943 года назывался "РБ-М-5". В названии этой модели было два дефиса.

Всего за время войны в Новосибирске было выпущено более 20 тыс. радиостанций РБ-М и более тысячи (?) РБ-М-5.

Наименования "РБМ-1" для одноваттной станции и "РБМ-5" для 5-ваттной появились только в середине 1948 года.

Для народного хозяйства до начала 1960-х выпускались радиостанции РПМС, конструктивно очень похожие на РБМ-1. Даже в начале 1970-х радиостанции РБ-М и РПМС можно было найти в райвоенкоматах и в организациях ДОСААФ. Радиостанции типа РБ-М после войны также выпускали в Польше и Чехословакии.


Радиостанция РБ-М (одноваттная, образца 1942 г.)

Диапазон частот радиостанции от 1,75 до 6 МГц (50-171,4 м), разделен на два поддиапазона:

1. 1,75-3,2 МГц.
2. 3,2- 6 МГц

Мощность передатчика - 1 Вт.

Передатчик радиостанции - трехкаскадный, на двух дампах типа СО-257. Приемник - шестиламповый супергетеродин. Первый каскад - усилитель высокой частоты; второй каскад - преобразователь и первый гетеродин на лампе СБ-242. Третий и четвертый каскады - усилители промежуточной частоты; пятый каскад работает в качестве второго детектора и второго гитеродина. Шестой каскад - усилитель низкой частоты с трансформаторным выходом. Все каскады приемника, кроме преобразователя, собраны на лампах 2К2М.

Радиостанция предназначена для полудуплексной работы. Переход с приема на передачу осуществляется нажатием клапана микротелефонной трубки.
В схеме и конструкции радиостанции предусмотрена также возможность ведения радиотелефонных переговоров с командного или наблюдательного пункта при помощи телефонного аппарата УНА-Ф или УНА-И и телефонного кабеля, подключаемого к линейным зажимам радиостанции. Переключение с прима на передачу и настройку радиостанции производит дежурный радист, который имеет возможность слушать принимаемое по радио и передаваемое с командного пункта.

Антенное устройство.

1. Штыревая антенна длинной 1,8 м с пятилучевой звездочкой на вершине;
2. Горизонтальная диполь общей длинной 34 м, подвешенный на двух деревянных стойках высотой 1,25 м.

При расположении диполя на земле дальность действия радиостанции резко сокращается. Для повышения дальности действия радиостанции применяется антенна-наклонный луч, для чего коней антенного луча диполя подвешивается на местных предметах на высоте 6-8 м. Противовесом служит второй луч диполя, подвешиваемый на метровых кольях.

В некоторых случая радиостанции придается 7-м мачта с вертикальным лучом и звездочкой на вершине и с четырехлучевым противовесом.

Конструкция и схема радиостанции допускают применение суррогатных антенн различного вида.

Дальность действия радиостанции РБ-М (одноваттной) днем при работе с равноценной радиостанцией:

1. Со штыревой антенной длиной 1,8 м в телефонном режиме - до 10 км (на ходу);

2. Диполь:

а) телефоном - до 17 км;
б) телеграфом - до 35 км

3. 7-м мачта-антенна с вертикальным лучом и противовесом
а) телефоном - до 30 км;
б) телеграфом - до 50 км

В ночные часы дальность действия сокращается примерно вдвое.

Конструктивное выполнение радиостанций.

Рабочий комплект радиостанции состоит из двух одинаковых по габаритам упаковок приемопередатчика и питания и одной укладки дипольной антенны с ее такелажем.

Габариты каждой упаковки - 365x255x175 мм

Укладка антенны имеет длинну 740 мм, диаметр 120 мм.

Вес упаковки приемопередатчика -11,5 кг, вес упаковки питания - 14-16 кг, антенной укладки - 3,0 кг.

Радиостанция обслуживается и переносится двумя бойцами.

Питание радиостанции.

Источниками питания приемопередатчика служат два аккумулятора 2-НКН-22, соединенных последовательно для питания цепей накала , и четыре сухие анодные батареи типа БАС-60 №3 или №12 для питания цепей анода и экранирующих сеток. Возможно использование трех батарей типа БАС-80.
Один комплект питания обеспечивает непрерывную работу радиостанции (при соотношении числа часов передачи к приему 1:3) в течении 36 часов.
Для питания радиостанции можно применять генераторы с ручным приводом ДРП и КИП.


Радиостанция РБ-М-5 (пятиваттная, образца 1943 г.)

Переносная, коротковолновая, приемно-передающая, телефонно-телеграфная, полудуплексная.
Является вариантом одноваттной радиостанции.
Радиостанция предназначается для связи в дивизионных сетях пехоты и сетях управления артиллерией.

Диапазон пятиваттной радиостанции аналогичен диапазоны одноваттной.

Схемно РБ-М-5 отличается от РБ-М (одноваттной) типом выходной лампы передатчика- лучевой тетрод типа 2П9М вместо пентода СО-257.

Переключатель грубой настройки антенны (посредине передней панели) имеет три положения (вместо шести положений у одноваттной модификации).

Антенное устройство.

1. 7-м метровая мачта-антенна со звездочкой и четырехлучевым противовесом.
2. Антенна-диполь, которая может быть использована в качестве наклонного луча с противовесом.
3. Штыревая антенна длинной 1,8 м с пятилучевой звездочкой на вершине;

Дальность действия радиостанции РБ-М-5 днем при работе с равноценной радиостанцией:

1. Диполь:

а) телефоном - до 30 км;
б) телеграфом - до 60 км

2. 7-м мачта-антенна с вертикальным лучом и противовесом (или наклонный луч)
а) телефоном - до 60 км;
б) телеграфом - до 100 км

Рабочий комплект радиостанции, переносимый тремя бойцами, состоит из двух упаковок (приемопередатчик, питание), одной укладки с комплектом дипольной антенны и одной укладки с коленами и такелажем 7-м мачты-антенны.

Для транспортировки каждая упаковка укладывается в отдельный ящик: вес упаковки я ящиках №1 - 17,5 кг; №2 - 19 кг; вес укладки дипольной антенны 3,0 кг, вес укладки с 7-м мачтой-антенной - 12 кг. Вес полного рабочего комплекта около 50 кг.

Питание радиостанции.

Для питания накальных и анодных цепей передатчика применяется ручной динамопривод ДРП-6Т. В качестве буферной батареи по низкому напряжению используется аккумулятор 2-НКН-22. Питание накальных и анодных цепей приемника производится соответственно от аккумулятора 2-НКН-22 и батареи БАС-80.


Некоторые особенности радиостанций РБМ-1 и РБМ-5 послевоенного выпуска.

Диапазон волн приемника и передатчика - 1,50-5 МГц. (фиксированные волны от №200 до №60)

Разъемы для фишки питания и телефонной трубки круглые, расположены по краям панели приемопередатчика.

Питание приемо-передатчика осуществляется от аккумулятора накала 2НКН-24 и трех батарей БАС-80 или от двух аккумуляторов 2НКН-24 и вибропреобразователя ВПР-6.



C-22Дата: Суббота, 01.02.2014, 14:36 | Сообщение # 49
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline

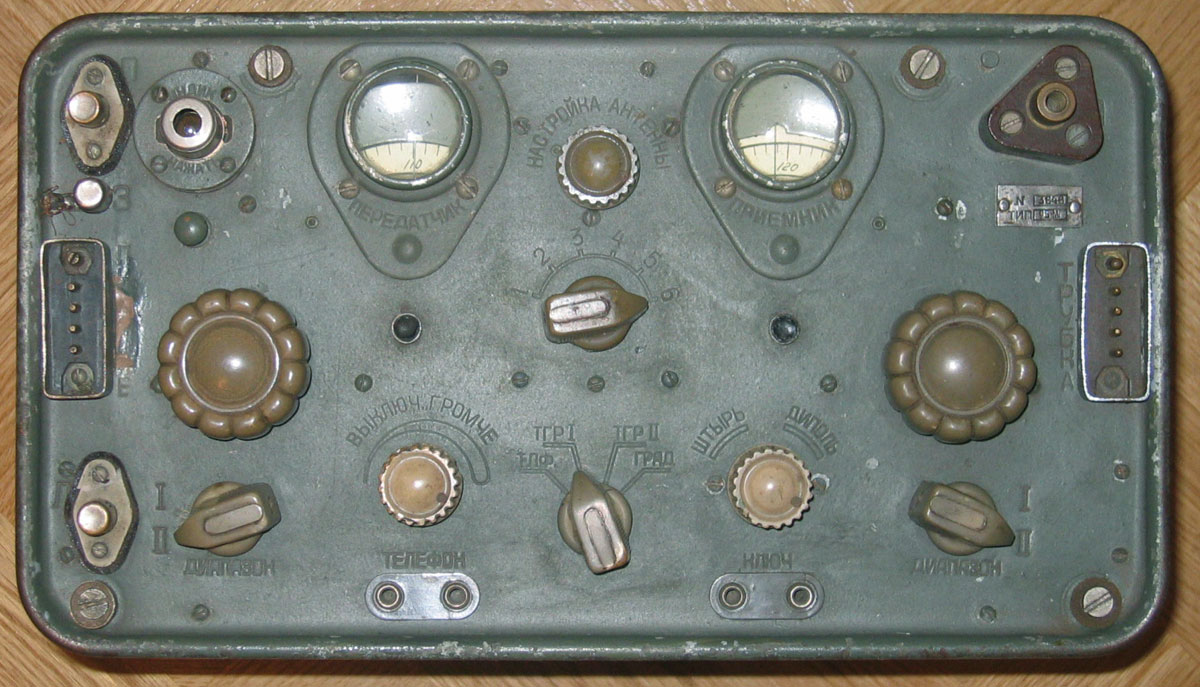

Радиостанция РБ-М образца 1942 года (одноваттная, выпуска 1942-1944 гг.)









Прикрепления: 0496872.jpg (145.1 Kb) · 7689779.jpg (163.3 Kb) · 6515411.jpg (50.2 Kb) · 8185595.jpg (37.2 Kb) · 8478076.jpg (193.0 Kb)



C-22Дата: Суббота, 01.02.2014, 14:39 | Сообщение # 50
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline

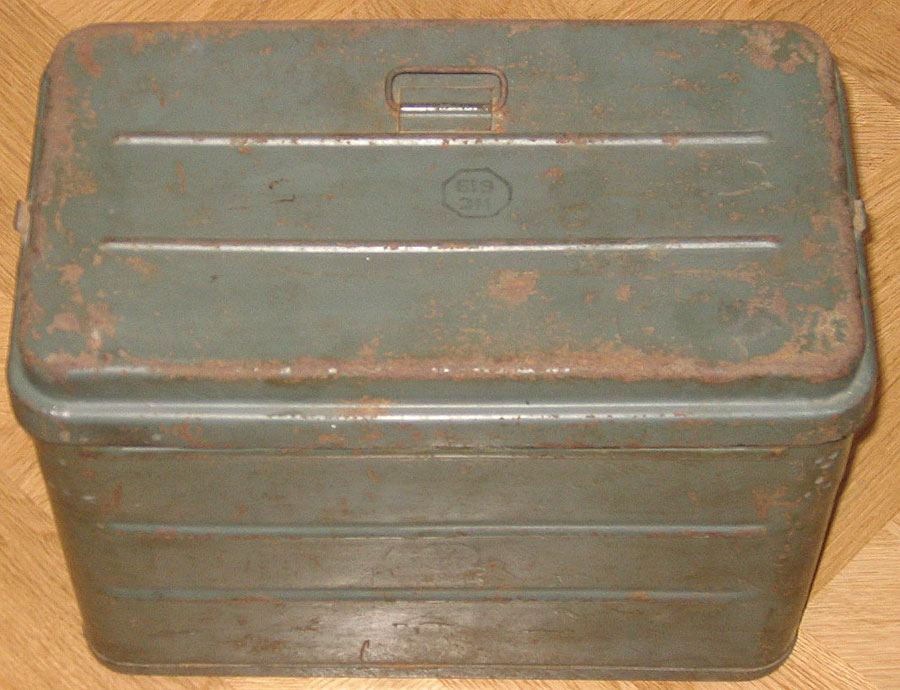

Прикрепления: 0414287.jpg (174.4 Kb) · 4381500.jpg (122.8 Kb) · 8656150.jpg (182.4 Kb) · 4020600.jpg (52.1 Kb) · 0731901.jpg (48.1 Kb)



C-22Дата: Суббота, 01.02.2014, 14:40 | Сообщение # 51
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline






Прикрепления: 8166469.jpg (149.5 Kb) · 8768741.jpg (118.2 Kb) · 8510761.jpg (81.1 Kb) · 3446301.jpeg (34.7 Kb)



C-22Дата: Суббота, 01.02.2014, 14:42 | Сообщение # 52
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline
Радиостанция РБ-М образца 1942 года (одноваттная, выпуска 1944-1946 гг.)

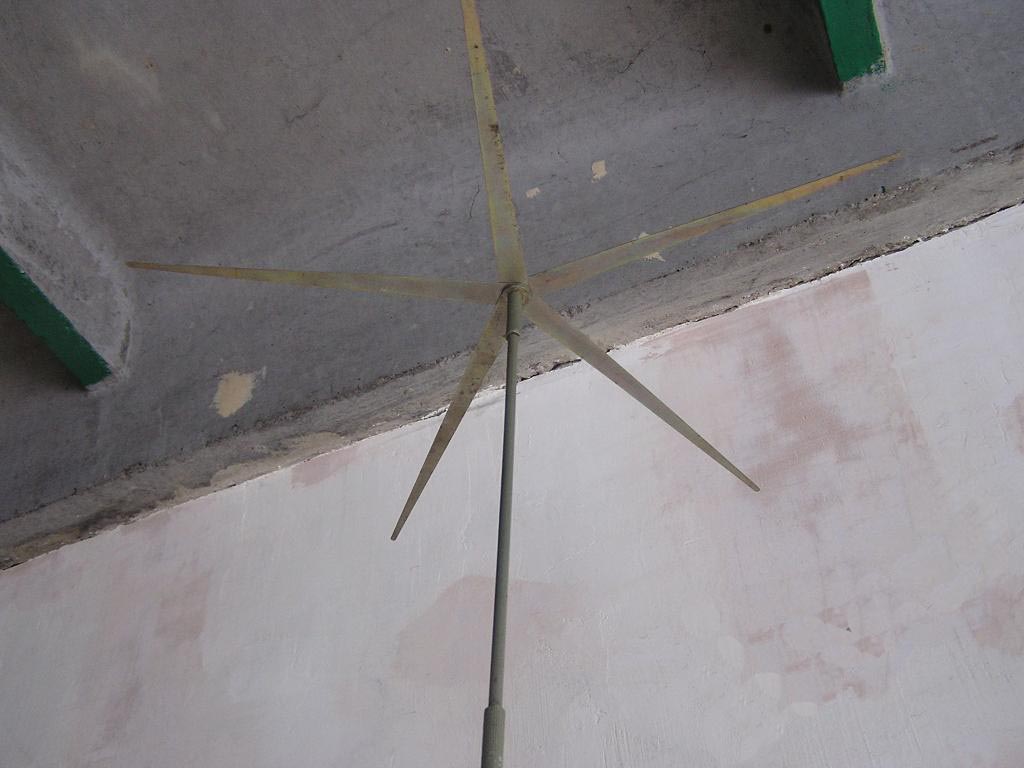

Прикрепления: 4351450.jpg (51.4 Kb) · 9060941.jpg (47.5 Kb) · 3464753.jpg (92.4 Kb) · 6349061.jpg (97.2 Kb) · 8097418.jpg (77.0 Kb)



C-22Дата: Суббота, 01.02.2014, 15:00 | Сообщение # 53
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline








Прикрепления: 5311181.jpg (41.2 Kb) · 1467180.jpg (48.9 Kb) · 8574072.jpg (60.1 Kb) · 8408695.jpg (76.1 Kb) · 0033345.jpg (68.3 Kb)



C-22Дата: Суббота, 01.02.2014, 15:03 | Сообщение # 54
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline

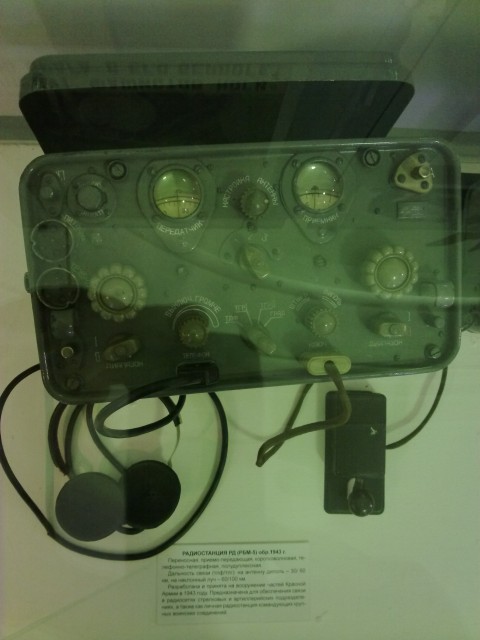

Радиостанция РБ-М-5 образца 1943 года (пятиваттная)







Прикрепления: 1657386.jpg (86.4 Kb) · 9941324.jpg (137.5 Kb) · 5012739.jpg (39.3 Kb) · 1924852.jpg (50.6 Kb)



C-22Дата: Суббота, 01.02.2014, 15:09 | Сообщение # 55
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline
Радиостанции РБ-М и РБ-М-5 первых послевоенных лет выпусков


РБ-М-5 Переключатель грубой настройки антенны на три положения (на одноваттной модификации - на шесть положений)


РБ-М-5 Хорошо видна стеклянная лампа выходного каскада 2П9М устанавливаемая только на пятиватных радиостанциях


РБ-М-5 Посредине хорошо виден цилиндрический вариометр с сердечником из порошкообразного железа, еще одно из отличий пятиваттной радиостанции


РБ-М


РБ-М
Прикрепления: 9934803.jpg (118.5 Kb) · 9998130.jpg (175.8 Kb) · 7137910.jpg (195.2 Kb) · 9677129.jpg (61.2 Kb) · 9344785.jpg (130.8 Kb)



C-22Дата: Суббота, 01.02.2014, 15:10 | Сообщение # 56
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline

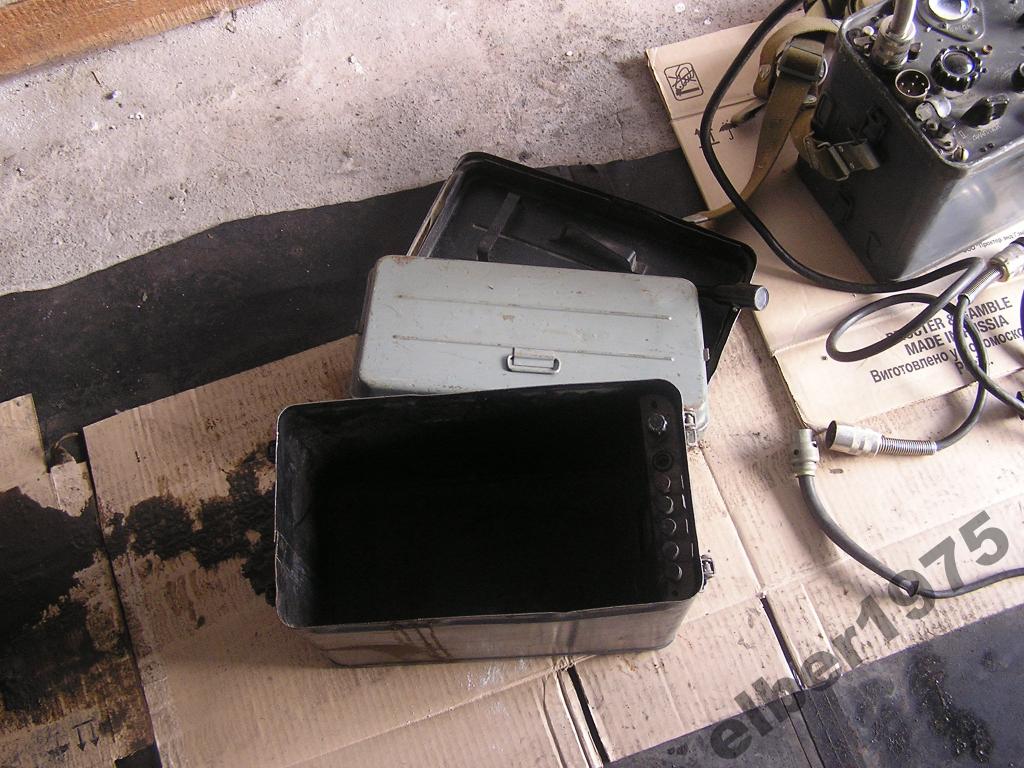

Прикрепления: 2307573.jpg (128.3 Kb) · 2187295.jpg (144.0 Kb) · 2070258.jpg (130.4 Kb) · 5811366.jpg (36.2 Kb) · 0481233.jpg (30.5 Kb)



C-22Дата: Суббота, 01.02.2014, 15:15 | Сообщение # 57
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline

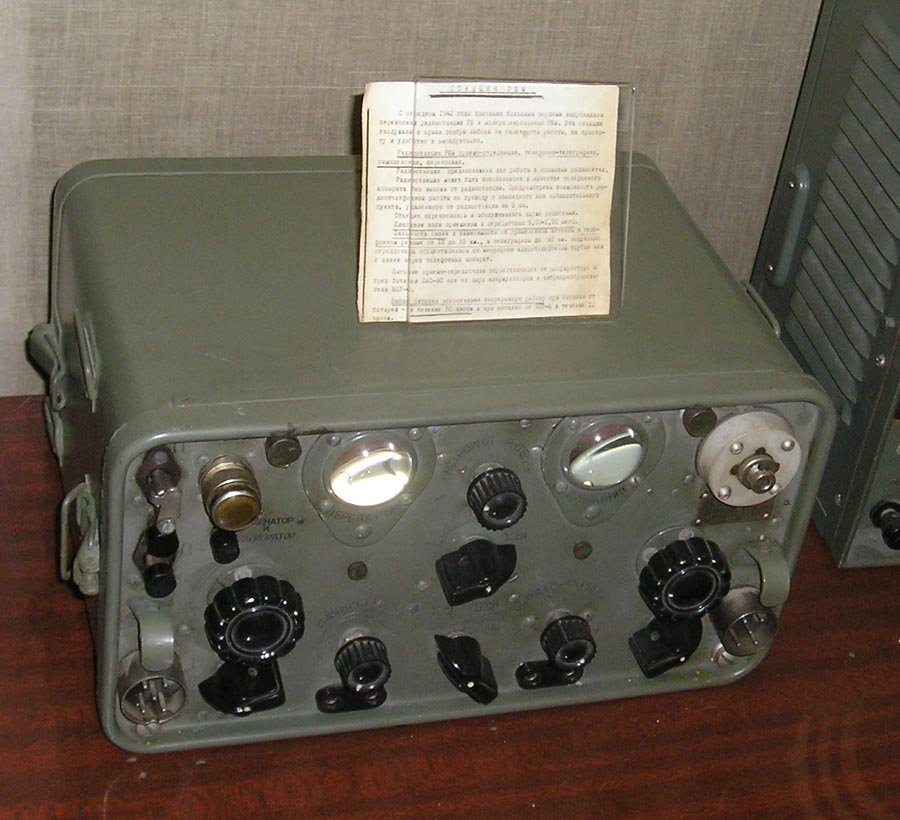

Радиостанция РБМ-1 послевоенного выпуска









Прикрепления: 6825987.jpg (111.3 Kb) · 8429500.jpg (50.8 Kb) · 5626924.jpg (88.3 Kb) · 5840796.jpg (44.7 Kb) · 1268175.jpg (192.3 Kb)



C-22Дата: Суббота, 01.02.2014, 15:16 | Сообщение # 58
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline

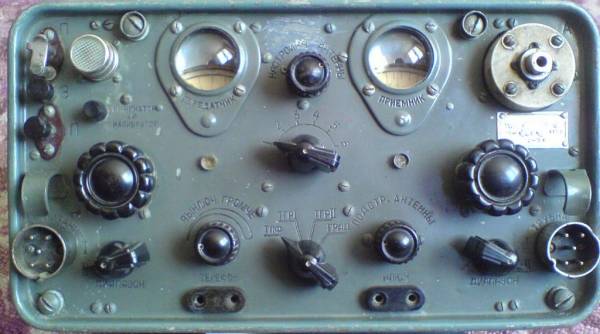

Прикрепления: 5160830.jpg (41.9 Kb) · 4916518.jpg (43.5 Kb) · 3623839.jpg (134.8 Kb) · 5186343.jpg (69.5 Kb) · 8623810.jpg (75.7 Kb)



C-22Дата: Суббота, 01.02.2014, 15:17 | Сообщение # 59
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline






Прикрепления: 0275070.jpg (55.6 Kb) · 9119901.jpg (40.4 Kb) · 4063249.jpg (197.3 Kb) · 1454235.jpg (152.5 Kb)



C-22Дата: Суббота, 01.02.2014, 15:18 | Сообщение # 60
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Награды: 2
Репутация: 12
Статус: Offline
Радиостанция РПМC (гражданский вариант РБМ-1)

Прикрепления: 3065586.png (479.5 Kb)
