| УКВ радиостанции разработки военных лет
Радиостанция А-7 образца 1943 года (А-7, А-7-А, А-7-Б)
Материалы взяты с сайтов
http://forum.qrz.ru/sredstv....-b.html
http://forum.qrz.ru/sredstv....-b.html
http://www.rkk-museum.ru/
а также из технических описаний и материалов личной коллекции.
Краткая история создания радиостанции А-7 (по материалам В.Б. Громова).
Шитиков Георгий Трофимович (1903—1978) — советский конструктор военной радиоаппаратуры, профессор, доктор технических наук, Заслуженный деятель науки и техники РСФСР, лауреат Государственной премии СССР и Сталинской премии. Руководил разработкой и освоением в производстве первой советской серийной УКВ ЧМ радиостанции А-7.
Примерно с 1938 года Г.Т. Шитиков занимался разработкой стабильных автогенераторов для диапазона УКВ (25...40 МГц). Речь шла о генераторах с плавным диапазоном, не использовавших кварцевой стабилизации, а целью было создание в УКВ диапазоне высокостабильных приемников супергетеродинного типа.
В 1938 году советская промышленность уже начала выпускать радиочастотную керамику, слюдяные конденсаторы и резисторы ТО на основе американских лицензий.
Используя эти материалы и компоненты, а также только что появившиеся малогабаритные радиолампы 2К2М и СО-257, к середине 1939 года Шитиков разработал стабильные автогенераторы УКВ диапазона, а к концу 1940 года создал работоспособный образец УКВ радиостанции с супергетеродинным приемником. Это была А-4, использовавшая амплитудную модуляцию, как и во всех немецких УКВ радиостанциях.
Когда уже шла война, Шитиков сумел организовать изготовление радиостанции А-4 с амплитудной модуляцией и супергетеродинным приемникомна мытищинском заводе "Электросчетчик", который находился поблизости от НИИС КА. Было выпущено около 20 комплектов А-4, но затем "Электросчетчик" эвакуировался, и группа Шитикова была вынуждена заняться другими задачами. Хотя в чертежах у них уже существовала более совершенная УКВ радиостанция А-5, также с амплитудной модуляцией...
Когда в августе 1941 года начальник ГУСКА И.Т. Пересыпкин поставил вопрос о целесообразности перевода низовой армейской радиосвязи на частотную модуляцию (ЧМ) в диапазоне УКВ, группа Шитикова сумела в кратчайшие сроки переделать свою А-5 на ЧМ, назвав новую радиостанцию А-6.
Первый вариант пехотной УКВ ЧМ радиостанции, получившей название А-6, был готов к полевым испытаниям в феврале 1942 года. Испытания прошли успешно, но обстановка в стране была такова, что ни о каком внедрении А-6 в производство речи идти не могло. И вновь Шитиков и его люди занялись делами, далекими от разработки УКВ ЧМ радиостанций...
Очередной благоприятный поворот в судьбе Г.Т. Шитикова произошел в мае 1942 года, когда он был переведен из НИИС КА на должность главного конструктора только что созданного завода No.2 НКО (Наркомата обороны). Этот завод был организован в цехах эвакуированного в Сарапул московского завода No.203 имени Орджоникидзе, который подчинялся Наркомату электропромышленности (НКЭП).
Завод No.1 был создан в районе Преображенки для выпуска полевых телефонов, коммутаторов и телеграфных аппаратов, а завод No.2 должен был выпускать пехотные КВ радиостанции 13-Р. Ни о каких УКВ ЧМ радиостанциях А-7 летом 1942 года речь еще не шла, и Шитиков в то время занимался исключительно вопросами производства радиостанций 13-Р.
Однако, в августе 1942-го во время полевых испытаний КВ радиостанций 13-Р Шитикову удалось продемонстрировать преимущества своих УКВ радиостанций и в надежности, и в дальности радиосвязи. Неясно, использовались ли на этих испытаниях радиостанции А-6, либо их усовершенствованный вариант А-7.
Результаты испытаний были немедленно доложены в ГУСКА, и уже 14 августа появился секретный приказ № 0623 Наркомата обороны "Организация серийного производства радиостанций А-7".
Как пишет Г.Т. Шитиков в своих воспоминаниях, после этого "...вновь наступили дни и ночи напряженной работы... Прошло всего три месяца, и опытная партия А-7 была готова". И далее: "Войсковые испытания проводились в условиях, близких к фронтовым, в памятные дни начала наступления наших войск на Волге...".
Как известно, наше наступление под Сталинградом началось 19 ноября 1942 г. А где-то между 12 и 26 ноября Наркомат обороны издал совершенно секретный приказ № 00241 "Проведение испытаний средств радиосвязи".Скорее всего это и был приказ об испытаниях А-7.
Ну, а далее был запуск в серию первой модели радиостанции А-7, у которой кроме ЧМ-телефонии был и режим тональной телеграфии). Далее станция А-7 прошла длинный путь усовершенствований и модификаций….
Статья "Как создавались УКВ-радиостанции.... " http://www.army.informost.ru/2010/sbornik/1-11.pdf
|
| |
| | |
| C-22 | Дата: Пятница, 14.02.2014, 21:24 | Сообщение # 63 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Статус: Offline
|
|
| |
| |
| C-22 | Дата: Пятница, 14.02.2014, 21:48 | Сообщение # 64 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Статус: Offline
| Техническое описание радиостанций А-7 (11 ламп, без телеграфного режима и А-7-А (9 ламп)
Радиостанция А-7 (А-7-А)- переносная, приемо-передающая, телефонная, с механическим полудуплексом. Она предназначена для работы в радиосетях стрелковых полков и артиллерийских дивизионов.
Режимы работы:
1. Радиотелефоном;
2. По проводам, с использованием ее в качестве телефонного аппарата (до 2 км);
3. По радио, с управлением связью по проводам с выделенного командного пункта.
Радиостанция имеет корректирующее устройство, позволяющее настраивать приемник и передатчик точно на волну главной радиостанции сети. С помощью этого устройства все радиостанции сети можно точно настроить на одну волну и вести связь без подстройки на одну или другую радиостанцию.
Радиостанция работает в ультракоротковолновом диапазоне от 27 (11,1 м) до 32 Мгц (9,36 м). Число рабочих волн -101.
Мощность передатчика – 1 Вт.
Дальность действия радиостанции – до 10 км при слабопересеченной местности, при расположении вне укрытий, и до 8 км на среднепересеченной местности или при работе из укрытий. Дальность действия не зависит от времени года и суток.
Антенное устройство.
1. Штыревая, высотой 2,5 м;
2. Лучевая, длиной 6,4 м (для работы из укрытий).
Применяется трехлучевой противовес.
Схема передатчика – трансиверная. Прием и передача происходят на одной волне.
Приемник – 8 ламповый супергетеродин (на А-7) или 7- ламповый супергетеродин (на А-7-А); передатчик трехкаскадный, трехконтурный с возбудителем, собранным по схеме Доу.
Модуляция – частотная, узкополосная. Частотная модуляция повышает коэффициент полезного действия передатчика и ослабляет влияния помех при приеме сигнала.
Принципиальная схема радиостанции А-7
Принципиальная схема радиостанции А-7-А
На радиостанции используются лампы двух типов: СО-257 и 2К2М. В передатчике три (на А-7) или две (на А-7-А) лампы – возбудитель (СО-257), усилитель мощности (СО-257) (для А-7-А одна и та же лампа), модулятор (2К2М), а в приемнике – восемь (А-7) или семь (А-7-А) ламп (2К2М).
Питание передатчика и приемника осуществляется:
1. по аноду – от двух сухих батарей БАС-80;
2. по накалу – аккумулятор 2НКН-10.
Имеется один запасной аккумулятор накала. Комплект источников питания обеспечивает радиостанцию в течении 35-40 (А-7) или 40-50 (А-7-А) часов непрерывной работы.
Весь рабочий и запасной комплект радиостанции укладывается в одну упаковку в виде деревянного ящика с ручкой и плечевыми ремнями для переноски. Для удобства переноски радиостанции назадней стенки упаковки имеется подушка.
Габариты с выступающими частями – 265x420x360 мм, без выступающих частей – 210x385x330 мм.
В верхнем отделении упаковки находится приемопередатчик, в среднем – вспомогательное и запасное имущество, внижнем отделении размещены источники питания. Передняя стенка ящика разделена на две части, каждая из которых прикреплена к ящики с помощью петель и замков.
Общий вес – 21 кг, вес батарей – 6 кг.
Переноска радиостанции на близкие расстояния производится одним бойцом за плечами в виде ранца. Для переноски на далекие расстояния анодные батареи вынимаются и переносятся вторым бойцов в руках в брезентовой сумке.
Станция обслуживается одним бойцом. Для развертывания требуется время менее 5 минут.
Техническое описание радиостанций А-7-Б (10 ламп)
Радиостанция А-7-Б предназначена для связи в боевых радиосетях артиллерии.
Приемопередатчик радиостанции имеет плавный диапазон от 24 (12,49 м) до 28 МГц (10,7 м).
Покраями диапазона имеется запас по одной фиксированной волне. Всего имеется 81 фиксированная волна с промежутками между соседними волнами в 50 кГц.
Передача и прием осуществляется на одной волне.
Мощность передатчика – 1,5 – 2,0 Вт.
Радиостанция А-7-Б обеспечивает:
1. работу по радио телефоном непосредственно с радиостанции;
2. работу по радио через телефонный аппарат;
3. возможность приема и передачи с выделенного пункта;
4. возможность совмещения настройки приемника и передатчика;
5. возможность работы в сети из трех-четырех однотипных радиостанций сосведением их на одну волну.
Антенное устройство.
1. Штыревая антенна из десяти колен общей длиной 2,75 м с лучевым противовесом длиной 2,3 м.
2. Лучевая (полуромбическая) антенна длиной 31 м (безпротивовеса).
Дальность действия в условиях среднепересеченной лесистой местности при расположении радиостанций вне укрытия при работе на штыревую антенну – до 12 км; при работе вне укрытий и из укрытий, глубиной не более 2 м с перекрытием толщиной не более 1м на лучевой антенне – до 15 км.
Приемник радиостанции собран по супергетеродинной схеме. Число каскадов 8, число ламп – 7. Все лампы в приемнике одного типа -2К2М.
Принципиальная схема радиостанции А-7-Б
Передатчик состоит из генератора колебаний высокой частоты и частотного модулятора. Генераторная часть собрана по схеме Доу и имеет две генераторные лампы СО-257, работающие параллельно. Модулятор собран на одной лампе 2К2М.
В остальном радиостанция А-7-Б мало отличается от радиостанции А-7-А.
|
| |
| |
| C-22 | Дата: Пятница, 14.02.2014, 22:04 | Сообщение # 65 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 1722
Статус: Offline

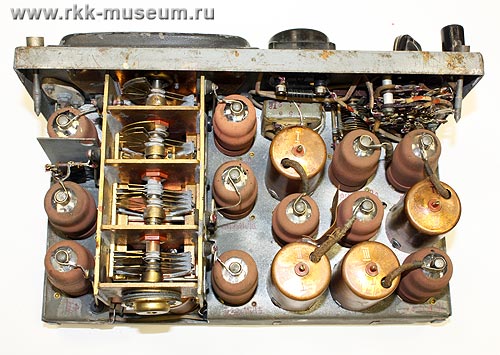

| Фото радиостанций семейства А-7 разных модификаций, заводов и годов выпуска

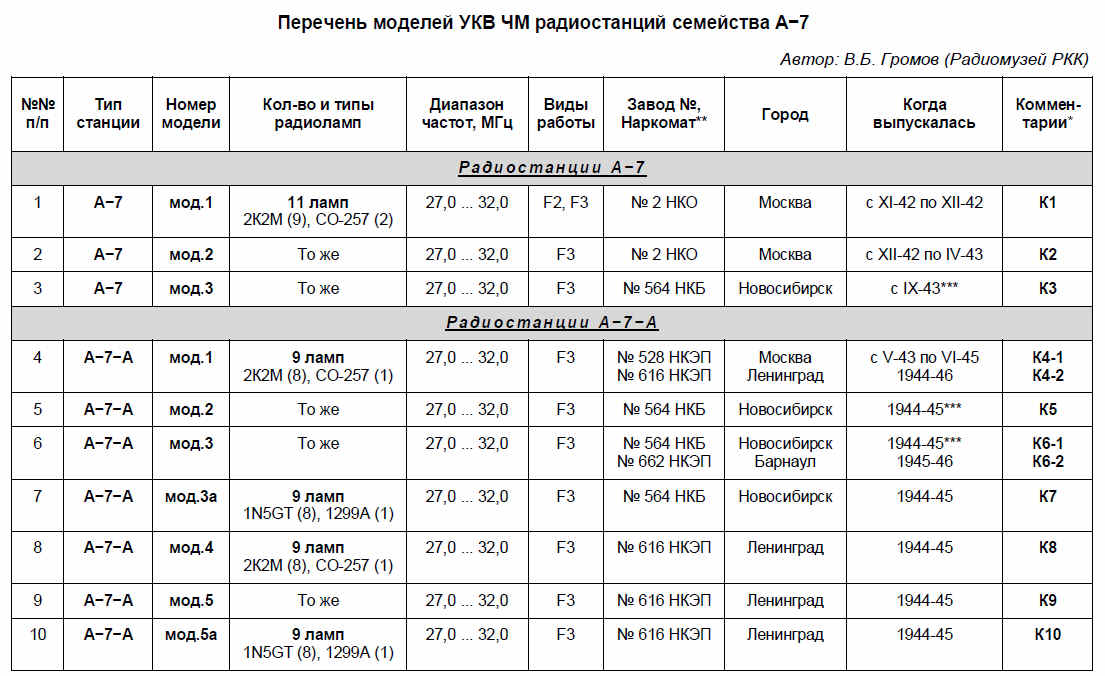

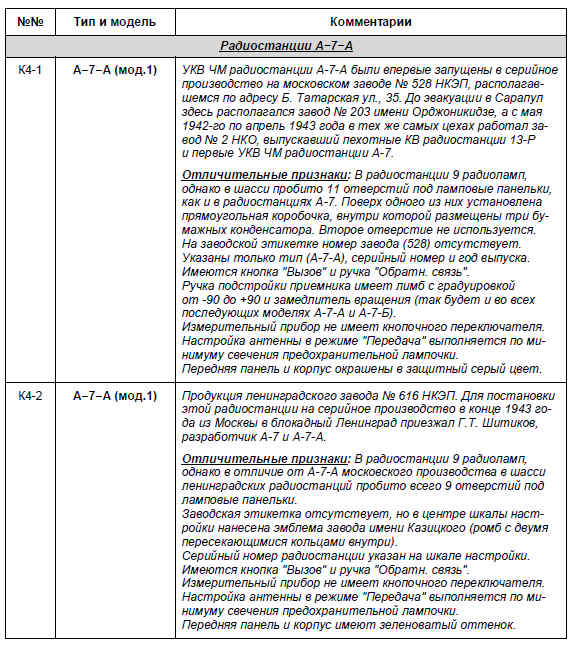

На фото как комплектные радиостанции, так и блоки приемопередатчика отдельно... Перечень сделан на основании и с привязкой к таблице В.Б. Громова
