Форум » Имущество и средства СВЯЗИ » Радиосвязь » Общевойсковые радиостанции Красной Армии (Радиостанции звена батальон-полк-дивизия)
Общевойсковые радиостанции Красной Армии
C-22Дата: Понедельник, 25.04.2016, 12:57 | Сообщение # 106
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline
Достоинства и недостатки радиостанции 13-Р. Фронтовой опыт.



Радиостанция 13-Р





Прикрепления: 6256614.jpg(236Kb) · 5704128.jpg(278Kb) · 1180282.jpg(92Kb) · 2728352.jpg(87Kb) · 3019502.jpg(84Kb)



C-22Дата: Понедельник, 06.06.2016, 20:09 | Сообщение # 107
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline
Радиостанция 6-ПК





Радиостанция РБ (3-Р) обр. 1938 года



Радиостанция РБС-3 ("Аракс-2"). Как и ее предшественница РБС-2 ("Аракс-1"), выпускалась на заводе №1 Азпромсовета в г. Баку.

Завод организован в 1942 году и выпускал средства связи  для Закавказского фронта. Располагался оно в одной из мечетей в "верхней" части Баку.

Прикрепления: 7397832.jpg(98Kb) · 9758290.jpg(210Kb) · 8184584.jpg(91Kb) · 0451718.jpg(205Kb)



C-22Дата: Вторник, 21.06.2016, 22:59 | Сообщение # 108
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline
Радиостанция РСТК





Командир и красноармейцы-связисты у полевой радиостанции РСТК. На снимке, слева направо
командир радиовзвода младший лейтенант Р.А. Рухлинский, начальник рации младший
сержант И.Т. Казенников и радист младший сержант М.С. Побегайло за приемом радиограмм.
Радиостанция РСТК выпускалась в танковой и стационарной модификациях, малыми партиями.
Газета Восточно-Сибирская правда № 225 от 23 сентября 1941 г. Фото Семена Фридлянда

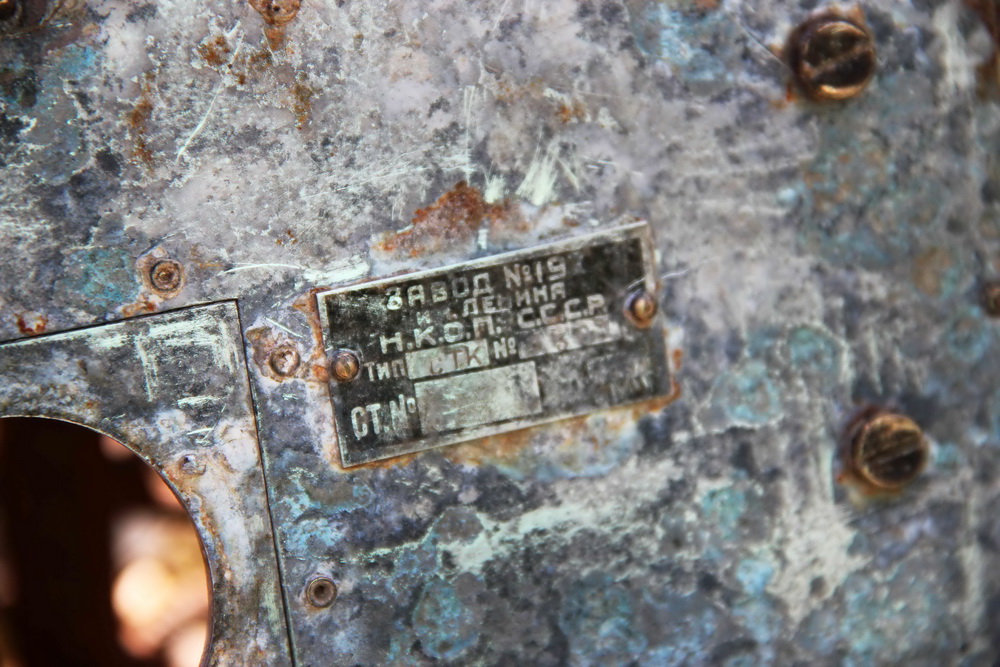

В Горьком назаводе №197  им. Ленина радиостанция РСТК выпускалась еще до войны как в мобильном варианте для бронетехники, так и в стационарном. К сожалению, выпуск был освоен в малых количествах да и стоимость была даже дороже, чем у более мощной 11-АК. Хотя по своим возможностям РСТК была ближе к 5-АК, да и внешне она ее во многом повторяет (по крайней мере передатчик на 3х ГК-20). Передатчик 40 вт, 2х ГК-36,2250-5750 кгц, ТЛФ/ТЛГ, выпуск 1932 г, предшественник 11-АК
Прикрепления: 0579490.jpg(296Kb) · 1685608.jpg(289Kb) · 2434121.jpg(384Kb) · 1397684.jpg(264Kb)



C-22Дата: Среда, 13.07.2016, 19:15 | Сообщение # 109
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline

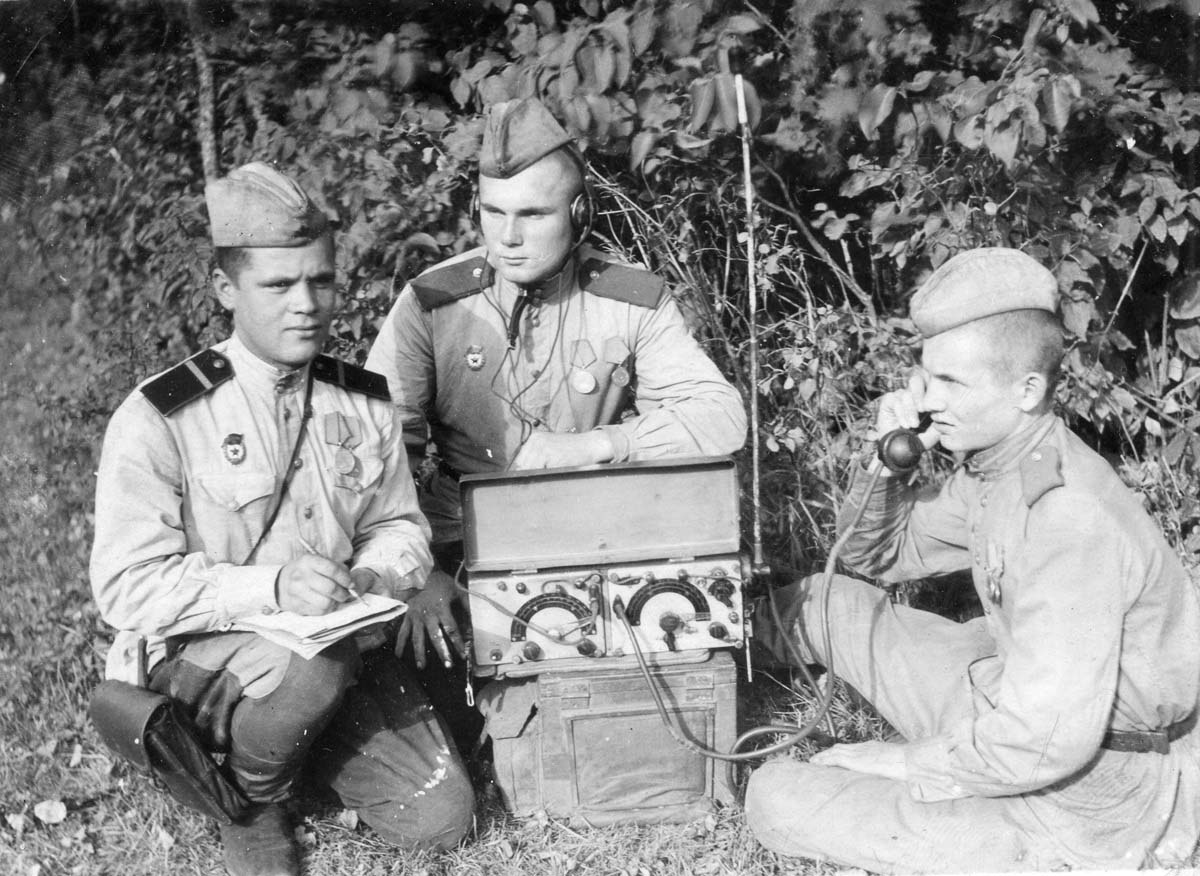

Радиостанция 12-РП выпуска с середины 1942 года. Огромное спасибо Сергею (Arrow) за предоставленную фотографию.


Радисты резерва связи В.Г. Гутман и А.Г. Михалев на тактических занятиях по подготовке радиостанции 12-РП к работе. Калининский фронт, июль 1942 г.
Прикрепления: 7196575.jpg(197Kb) · 8628051.jpg(104Kb)



C-22Дата: Вторник, 02.08.2016, 19:42 | Сообщение # 110
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline
Радиостанция 6-ПК образца 1931/38 года





Радиостанция РБ (3-Р) выпуска 1941-1942 гг.





Радиостанция 12-РП обр. 1941 года.


1944 год. 3-й Белорусский фронт
Прикрепления: 2648332.jpg(163Kb) · 4165417.jpg(113Kb) · 9997414.jpg(53Kb) · 5132534.jpg(28Kb) · 6532200.jpg(102Kb)



C-22Дата: Среда, 25.01.2017, 13:20 | Сообщение # 111
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline
Фото из альбома выставки, посвященной конференции по изучению Ковель-Висленской Операции (июль-август 1944 года). 8 гв. Армия, январь 1946 года.



Справа налево радиостанции А-7, 12-РП, 13-РА, РБ-М

*****************************************************

Радиостанция 6-ПК образца 1931-1938 года в финской армии





***************************************************

Старший радист 229-го отдельного батальона связи 134-й стрелковой дивизии старшина Иван Антонович Шкаберин (справа)
с сослуживцами работает с КВ радиостанцией РБ-М. Рядом слева направо: Доманский Борис Петрович, Вялков Михаил Николаевич.


***************************************************************

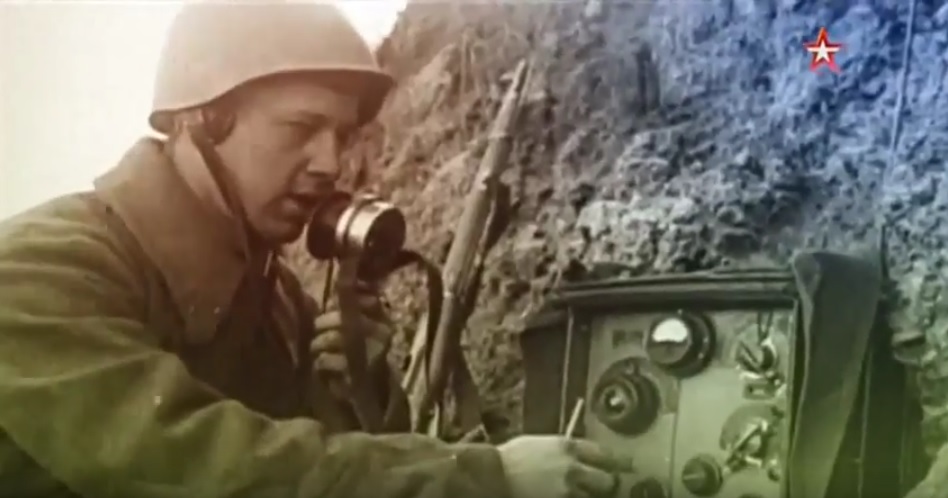

Радиостанция 6-ПК образца 1931-1938 года
Прикрепления: 7075876.jpg(102Kb) · 7347734.jpg(266Kb) · 5214637.jpg(245Kb) · 5482297.jpg(212Kb) · 0778528.jpg(93Kb)



C-22Дата: Четверг, 02.03.2017, 13:54 | Сообщение # 112
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline
Донесение о потребности и обеспеченности имуществом связи ____армии по состоянию на _________194_.г

Бланк выпущен в 1943 году. Интересен перечнем имущества связи, несмотря на имеющиеся типографские
опечатки (РВМ вместо РБМ и т.д.). Ниже, для ознакомления даны краткие справочные
материалы по американским радиостанциям, упомянутым в списке, кроме SCR-508
(в CCCР поставлено только три комплекта для ознакомления).





Комплект SCR-610

2-канальный УКВ приемо-передатчик BC -659 с частотной модуляцией. Возимая радиостанция,артиллерийская.





Прикрепления: 9932560.jpg(410Kb) · 2542490.jpg(410Kb) · 3958304.jpg(93Kb) · 4448697.jpg(115Kb) · 5763993.jpg(146Kb)



C-22Дата: Четверг, 02.03.2017, 14:00 | Сообщение # 113
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline
Комплект SCR-209

КВ радиостанция, состоящая из приемника BC-189 и передатчика BC-176. Автомобильная.

Радиопередатчик BC-176.  Диапазон частот: 2,2 – 2,6 МГц Мощность ВЧ:до 8,5 Вт
КВ радиоприемник BC-312. Диапазон частот – 1,5…18 МГц,
(или КВ приемник BC-189. Диапазон 2,0-3,0 МГц)



Прикрепления: 8395768.jpg(42Kb) · 8769207.jpg(179Kb)



C-22Дата: Четверг, 02.03.2017, 14:03 | Сообщение # 114
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline

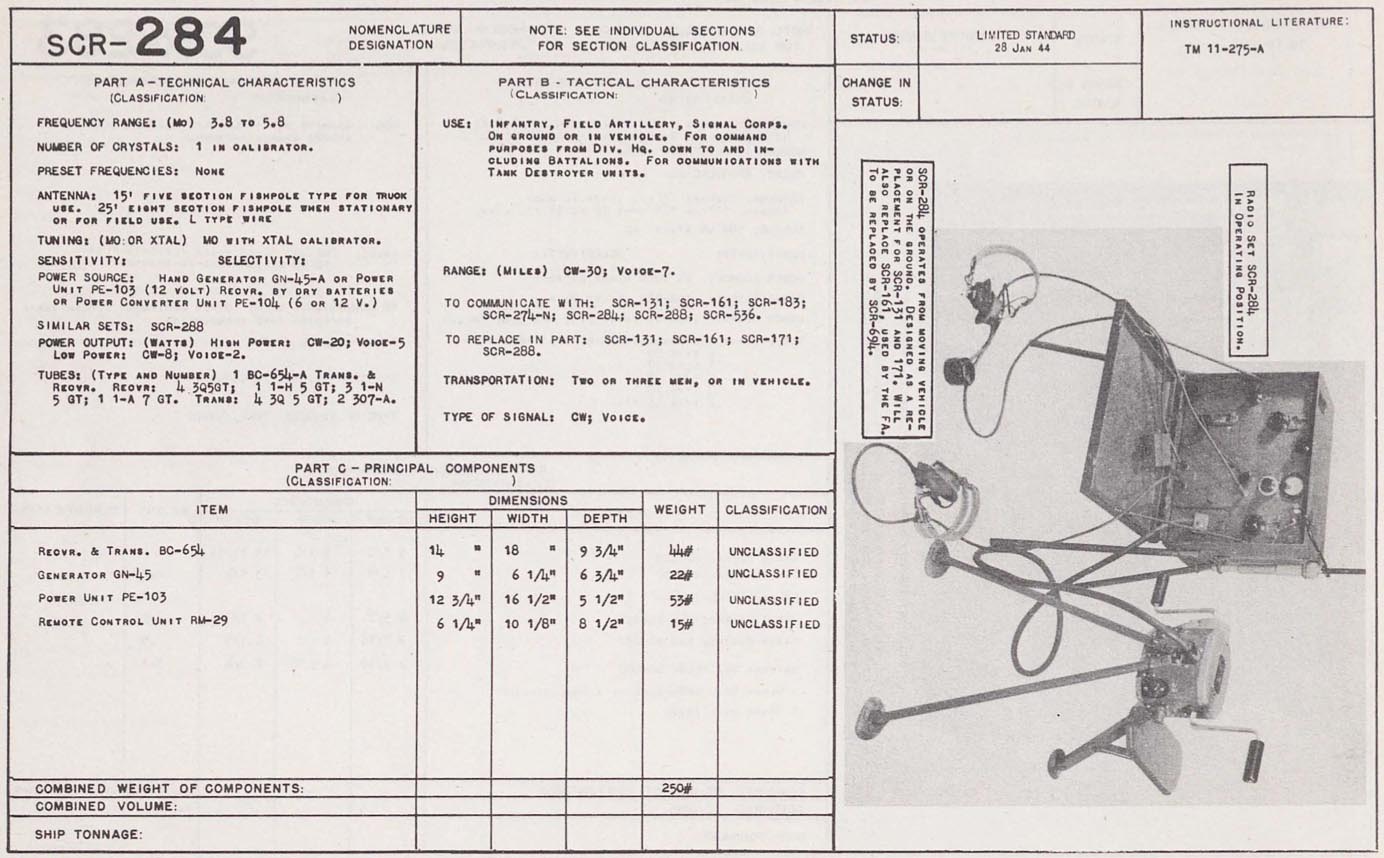

Комплект SCR-284-А.

Переносная КВ радиостанция. Приемо-передатчик ВС-654-А.
Диапазон частот - 3,8...5,8 МГц, виды работы - ТЛГ  иТЛФ ,
выходная мощность до 17 Вт (в режиме ТЛГ).
Производство CrosleyCorporation. Начало выпуска - 1942 г.
(Радиомузей  В. Громова http://www.rkk-museum.ru/vitr_all/exhibits/210.shtml)











Смотри так же пост №92 и №93 http://rubej.at.ua/forum/20-422-7
Прикрепления: 8491730.jpg(194Kb) · 7657540.jpg(58Kb) · 3484275.jpg(26Kb) · 8166807.jpg(127Kb) · 9480961.jpg(134Kb)



C-22Дата: Четверг, 02.03.2017, 14:10 | Сообщение # 115
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline
Радиостанция V-100 (В-100)

Общевойсковая КВ радиостанция. Диапазон частот - 3...7 МГц. Видыработы - ТЛГ  и ТЛФ. Выходнаямощность в режиме ТЛГ - 15 Вт, в режиме ТЛФ - 5 Вт.
Производство Pilot Radio Corporation (США) по военному контракту 22619-Phila-44-08.
Радиостанции типа V-100 поставлялись в СССР не по Соглашению о Ленд-лизе, а по линии Амторга, поэтому на радиостанциях V-100 (V-100, V-100-А и V-100-B)  и их принадлежностях везде русские надписи, по-английски написаны только названия компаний-производителей (Pilot Radio,
Atlas Aircraft) и их адреса.  (Радиомузей  В.Громова  http://www.rkk-museum.ru/vitr_all/exhibits/216.shtml)







Прикрепления: 6760926.jpg(44Kb) · 6455435.jpg(114Kb) · 7594343.jpg(82Kb) · 5612987.jpg(17Kb)



C-22Дата: Вторник, 11.04.2017, 09:53 | Сообщение # 116
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline

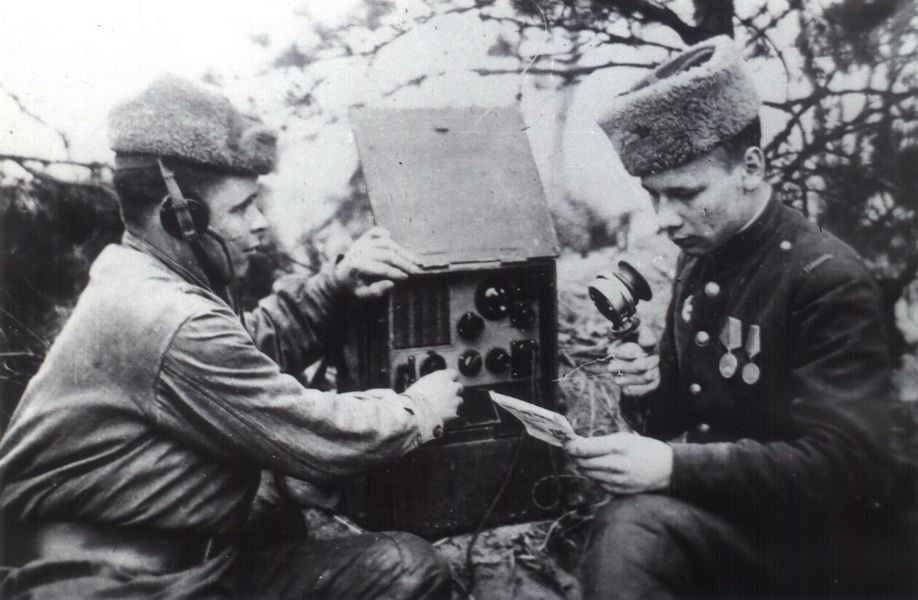

На фото – радиостанция 13-Р, командир отделения радиосвязи артиллерийской
батареи Ольгерт Маркевич (справа) и радист Виктор Нуждин.
В боях за Белоруссию





Радиостанция РБ (3-Р) выпуска 1941-1942 гг.
Прикрепления: 6696703.jpg(81Kb) · 3001681.jpg(386Kb)



ARROWДата: Вторник, 11.04.2017, 11:20 | Сообщение # 117
Генерал-лейтенант
Группа: Друзья
Сообщений: 643
Награды: 1
Репутация: 6
Статус: Offline
Цитата C-22 ()
Комплект SCR-284-А.

Прикрепления: 1532477.jpg(55Kb)


Сообщение отредактировал ARROW - Вторник, 11.04.2017, 11:20

C-22Дата: Среда, 26.04.2017, 20:58 | Сообщение # 118
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline
Описание в популярной форме конструирования "маленькой радиостанции" из журнала "Техника-Молодежи" №7-8 за 1944 год.

Статья написана В.И. Немцовым, создателем первых советских переносных УКВ радиостанций. По тексту видно, что в статье идет речь о радиостанции РБС (4-Р).





Прикрепления: 4744400.jpg(495Kb) · 1119551.jpg(495Kb) · 0628416.jpg(218Kb)

C-22Дата: Вторник, 20.06.2017, 09:31 | Сообщение # 119
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline

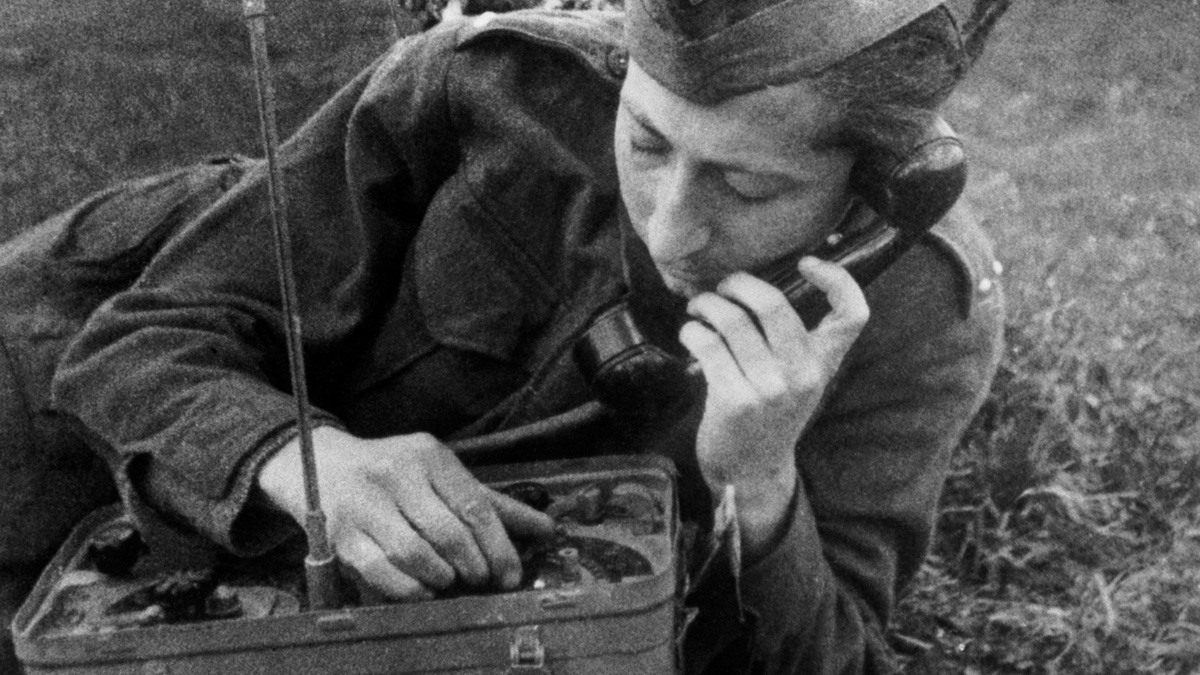

Связистка 1-й Чехословацкой отдельной бригады в звании десятника, работает на радиостанции РБ (3-Р) выпуска 1941-1942 гг.



Радиостанция РБ (3-Р) выпуска 1941-1942 гг.



Александриди Т. - радистка, доброволец, старший сержант.

Радиостанция РБ (3-Р) выпуска 1941-1942 гг.



Радистка Катаева принимает боевое донесение



К.К.Рокоссовский слушает доклад командира 1 гв. инженерно-сапёрной бригады спецназначения полковника М.Ф.Иоффе
о системе минирования район п. Поныри. Справа - член Военого совета Центрального фронта
генерал-майор К.Ф.Телегин. 28 июня 1943 г.

На заднем плане справа упаковки радиостанции РБ (3-Р) выпуска 1941-1942 гг.
Прикрепления: 2480829.jpg(281Kb) · 9857031.jpg(277Kb) · 9579096.jpg(299Kb) · 6864884.jpg(150Kb)



C-22Дата: Вторник, 26.09.2017, 11:02 | Сообщение # 120
Генералиссимус
Группа: Администраторы
Сообщений: 1418
Награды: 1
Репутация: 12
Статус: Offline
Радиостанция РБ (3-Р) выпуска 1941-1942 гг.









Прикрепления: 8926875.jpg(146Kb) · 0639555.jpg(85Kb) · 6103008.jpg(96Kb) · 3853388.jpg(128Kb) · 1859679.jpg(133Kb)
